52 MXD

MDI m7 h6 2
DIN

Norma 5×D 90° 6535 HA

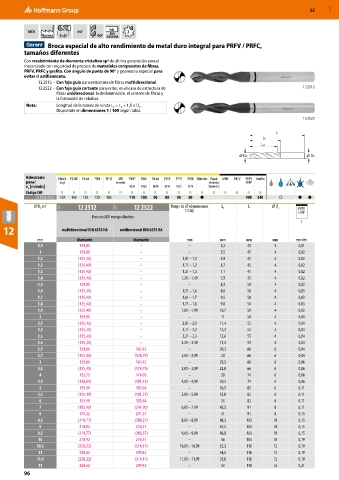

Broca especial de alto rendimiento de metal duro integral para PRFV / PRFC,
tamaños diferentes
Con recubrimiento de diamante cristalino sp de última generación para el
3
mecanizado con seguridad de proceso de materiales compuestos de fibras,
PRFV, PRFC y grafito. Con ángulo de punta de 90° y geometría especial para
evitar el astillamiento.
12 2512 – Con faja guía para estructura de fibras multidireccional.
12 2522 – Con faja guía cortante para evitar, en el caso de estructura de 12 2512
fibras unidireccional, la deslaminación, el saliente de fibras y
la formación de rebabas.
Nota: Longitud de la ranura de viruta L = L + 1,5 × D .
C
C
2
Disponible en dimensiones 1 / 100 según tabla.
12 2522
L
LC
L2

DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
12 2512/ 2522 150 140 130 120 100 110 100 90 80 90 80 ● 100 340 ○ ● ●
⌀ D m7 11Y 12 2512 11Y 12 2522 Rango de ⌀ (dimensiones L 2 L ⌀ D s PRFV
C
1/100) CFRP
Broca de MDI mango cilíndrico
f
12 multidireccional DIN 6535 HA unidireccional DIN 6535 HA
mm diamante diamante mm mm mm mm mm/rev.
0,9 129,80 – – 5,2 45 4 0,01
1 129,80 – – 5,5 45 4 0,02
1,1 (135,40) – 1,01 – 1,1 5,9 45 4 0,02
1,2 (135,40) – 1,11 – 1,2 6,7 45 4 0,02
1,3 (135,40) – 1,21 – 1,3 7,1 45 4 0,02
1,4 (135,40) – 1,31 – 1,49 7,9 45 4 0,02
1,5 129,80 – – 8,3 50 4 0,02
1,6 (135,40) – 1,51 – 1,6 8,6 50 4 0,03
1,7 (135,40) – 1,61 – 1,7 9,5 50 4 0,03
1,8 (135,40) – 1,71 – 1,8 9,8 50 4 0,03
1,9 (135,40) – 1,81 – 1,99 10,7 50 4 0,03
2 129,80 – – 11 50 4 0,04
2,1 (135,40) – 2,01 – 2,1 11,4 55 4 0,04
2,2 (135,40) – 2,11 – 2,2 12,2 55 4 0,04
2,3 (135,40) – 2,21 – 2,3 12,6 55 4 0,04
2,4 (135,40) – 2,31 – 2,49 13,4 55 4 0,04
2,5 129,80 167,42 – 20,3 66 6 0,04
2,7 (135,40) (174,79) 2,51 – 2,99 20 66 6 0,04
3 129,80 167,42 – 23,5 66 6 0,06
3,5 (135,40) (174,79) 3,01 – 3,99 22,8 66 6 0,06
4 132,75 174,05 – 30 74 6 0,06
4,5 (138,65) (181,42) 4,01 – 4,99 29,3 74 6 0,06
5 135,99 183,64 – 36,5 82 6 0,11
5,5 (142,19) (191,75) 5,01 – 5,99 35,8 82 6 0,11
6 135,99 183,64 – 35 82 6 0,11
7 (182,90) (241,90) 6,01 – 7,99 42,5 91 8 0,11
8 175,52 231,57 – 41 91 8 0,15
8,5 (219,77) (288,37) 8,01 – 8,99 48,3 103 10 0,15
9 210,92 276,57 – 47,5 103 10 0,15
9,5 (219,77) (288,37) 9,01 – 9,99 46,8 103 10 0,15
10 210,92 276,57 – 46 103 10 0,19
10,5 (238,22) (314,17) 10,01 – 10,99 55,3 118 12 0,19
11 228,62 299,42 – 54,5 118 12 0,19
11,5 (238,22) (314,17) 11,01 – 11,99 53,8 118 12 0,19
12 228,62 299,42 – 53 118 12 0,21
96
