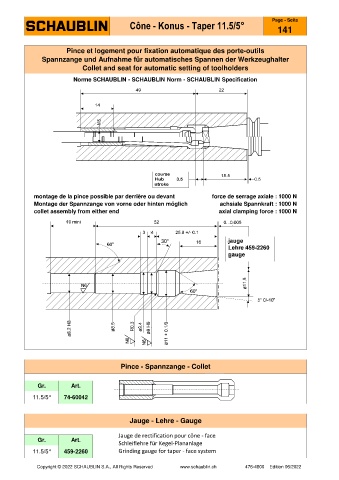

Page 196 - SCHAUBLIN
P. 196
Page - Seite
Cône - Konus - Taper 11.5/5°
141
Pince et logement pour fixation automatique des porte-outils
Spannzange und Aufnahme für automatisches Spannen der Werkzeughalter
Collet and seat for automatic setting of toolholders
Norme SCHAUBLIN - SCHAUBLIN Norm - SCHAUBLIN Specification
montage de la pince possible par derrière ou devant force de serrage axiale : 1000 N
Montage der Spannzange von vorne oder hinten möglich achsiale Spannkraft : 1000 N
collet assembly from either end axial clamping force : 1000 N
Pince - Spannzange - Collet
Gr. Art.
11.5/5° 74-60042
Jauge - Lehre - Gauge
Jauge de rectification pour cône - face
Gr. Art.
Schleiflehre für Kegel-Plananlage
11.5/5° 459-2260 Grinding gauge for taper - face system
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
