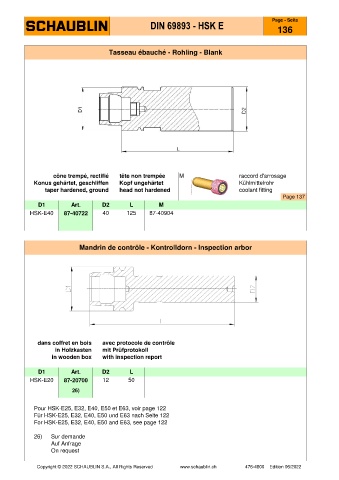

Page 193 - SCHAUBLIN
P. 193
Page - Seite
DIN 69893 - HSK E
136
Tasseau ébauché - Rohling - Blank
cône trempé, rectifié tête non trempée M raccord d'arrosage
Konus gehärtet, geschliffen Kopf ungehärtet Kühlmittelrohr
taper hardened, ground head not hardened coolant fitting
Page 137
D1 Art. D2 L M
HSK-E40 87-40722 40 125 87-40904
Mandrin de contrôle - Kontrolldorn - Inspection arbor
dans coffret en bois avec protocole de contrôle
in Holzkasten mit Prüfprotokoll
in wooden box with inspection report
D1 Art. D2 L
HSK-E20 87-20700 12 50
26)
Pour HSK-E25, E32, E40, E50 et E63, voir page 122
Für HSK-E25, E32, E40, E50 und E63 nach Seite 122
For HSK-E25, E32, E40, E50 and E63, see page 122
26) Sur demande
Auf Anfrage
On request
