P. 201
Page - Seite

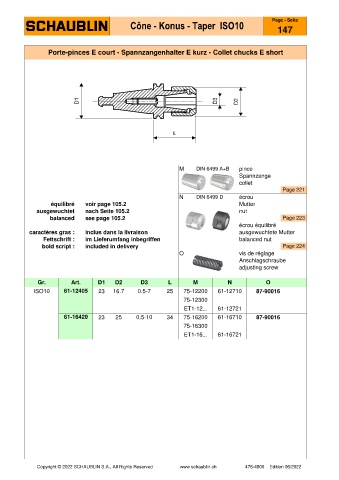

Cône - Konus - Taper ISO10
147
Porte-pinces E court - Spannzangenhalter E kurz - Collet chucks E short
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
équilibré voir page 105.2 Mutter
ausgewuchtet nach Seite 105.2 nut
balanced see page 105.2 Page 223
écrou équilibré
caractères gras : inclus dans la livraison ausgewuchtete Mutter
Fettschrift : im Lieferumfang inbegriffen balanced nut
bold script : included in delivery Page 224
O vis de réglage
Anschlagschraube
adjusting screw
Gr. Art. D1 D2 D3 L M N O
ISO10 61-12405 23 16.7 0.5-7 25 75-12200 61-12710 87-90016
75-12300
ET1-12... 61-12721
61-16420 23 25 0.5-10 34 75-16200 61-16710 87-90016
75-16300
ET1-16... 61-16721
