P. 212
Page - Seite
DIN 69871-A30
161.1

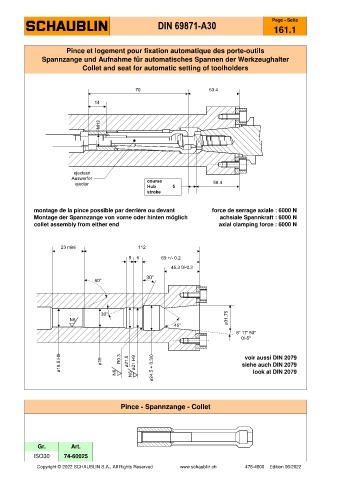

Pince et logement pour fixation automatique des porte-outils
Spannzange und Aufnahme für automatisches Spannen der Werkzeughalter
Collet and seat for automatic setting of toolholders
70 63.4
14
ejecteur
Auswerfer course
ejector 58.4
Hub 5
stroke
montage de la pince possible par derrière ou devant force de serrage axiale : 6000 N
Montage der Spannzange von vorne oder hinten möglich achsiale Spannkraft : 6000 N
collet assembly from either end axial clamping force : 6000 N
23 mini 112
5 6 69 +/- 0.2
45.3 0/-0.3
30°
60°
30°
N6 ø31.75
45°
8° 17' 50"
0/-5"
ø18.5 H9 ø19 R0.3 ø21.5 ø21 H9 siehe auch DIN 2079
voir aussi DIN 2079
N6 N6 ø24.5 + 0.3/0 look at DIN 2079
Pince - Spannzange - Collet
Gr. Art.
ISO30 74-60025
