P. 207
Page - Seite

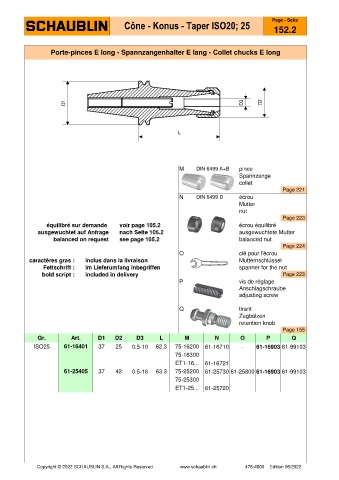

Cône - Konus - Taper ISO20; 25
152.2
Porte-pinces E long - Spannzangenhalter E lang - Collet chucks E long
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
équilibré sur demande voir page 105.2 écrou équilibré
ausgewuchtet auf Anfrage nach Seite 105.2 ausgewuchtete Mutter
balanced on request see page 105.2 balanced nut
Page 224
O clé pour l'écrou
caractères gras : inclus dans la livraison Mutternschlüssel
Fettschrift : im Lieferumfang inbegriffen spanner for the nut
bold script : included in delivery Page 223
P vis de réglage
Anschlagschraube
adjusting screw
Q tirant
Zugbolzen
retention knob
Page 155
Gr. Art. D1 D2 D3 L M N O P Q
ISO25 61-16401 37 25 0.5-10 62.3 75-16200 61-16710 - 61-16903 61-99103
75-16300
ET1-16... 61-16721
61-25405 37 42 0.5-16 63.3 75-25200 61-25730 61-25800 61-16903 61-99103
75-25300
ET1-25... 61-25720
