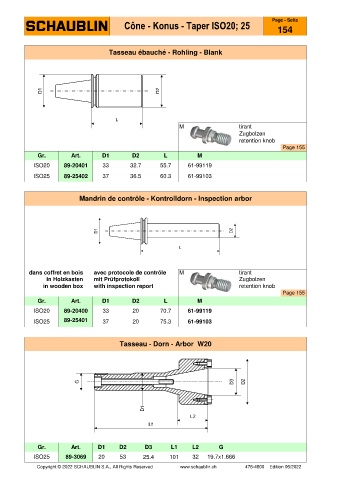

Cône - Konus - Taper ISO20; 25
154
Tasseau ébauché - Rohling - Blank
M tirant
Zugbolzen
retention knob
Page 155
Gr. Art. D1 D2 L M
ISO20 89-20401 33 32.7 55.7 61-99119
ISO25 89-25402 37 36.5 60.3 61-99103
Mandrin de contrôle - Kontrolldorn - Inspection arbor
dans coffret en bois avec protocole de contrôle M tirant
in Holzkasten mit Prüfprotokoll Zugbolzen
in wooden box with inspection report retention knob
Page 155
Gr. Art. D1 D2 L M
ISO20 89-20400 33 20 70.7 61-99119
ISO25 89-25401 37 20 75.3 61-99103
Tasseau - Dorn - Arbor W20
Gr. Art. D1 D2 D3 L1 L2 G
ISO25 89-3069 20 53 25.4 101 32 19.7x1.666
