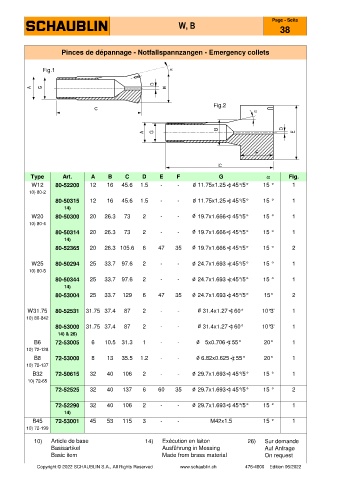

Pinces de dépannage - Notfallspannzangen - Emergency collets

Fig.1

Fig.2

Type Art. A B C D E F G a Fig.
W12 80-52200 12 16 45.6 1.5 - - 11.75x1.25 ) 45°/5° 15 ° 1
10) 80-2
80-50315 12 16 45.6 1.5 - - 11.75x1.25 ) 45°/5° 15 ° 1
14)
W20 80-50300 20 26.3 73 2 - - 19.7x1.666 ) 45°/5° 15 ° 1
10) 80-4
80-50314 20 26.3 73 2 - - 19.7x1.666 ) 45°/5° 15 ° 1
14)
80-52365 20 26.3 105.6 6 47 35 19.7x1.666 ) 45°/5° 15 ° 2

W25 80-50294 25 33.7 97.6 2 - - 24.7x1.693 ) 45°/5° 15 ° 1
10) 80-5
80-50344 25 33.7 97.6 2 - - 24.7x1.693 ) 45°/5° 15 ° 1
14)
80-53004 25 33.7 129 6 47 35 24.7x1.693 ) 45°/5° 15° 2

W31.75 80-52531 31.75 37.4 87 2 - - 31.4x1.27 ) 60° 10°3' 1
10) 80-842
80-53000 31.75 37.4 87 2 - - 31.4x1.27 ) 60° 10°3' 1
14) & 26)
B6 72-53005 6 10.5 31.3 1 - - 5x0.706 ) 55° 20° 1
10) 72-128
B8 72-53000 8 13 35.5 1.2 - - 6.82x0.625 ) 55° 20° 1
10) 72-137
B32 72-50615 32 40 106 2 - - 29.7x1.693 ) 45°/5° 15 ° 1
10) 72-65
72-52525 32 40 137 6 60 35 29.7x1.693 ) 45°/5° 15 ° 2

72-52290 32 40 106 2 - - 29.7x1.693 ) 45°/5° 15 ° 1
14)
B45 72-53001 45 53 115 3 - - M42x1.5 15 ° 1
10) 72-199
10) Article de base 14) Exécution en laiton 26) Sur demande
Basisartikel Ausführung in Messing Auf Anfrage
Basic item Made from brass material On request
