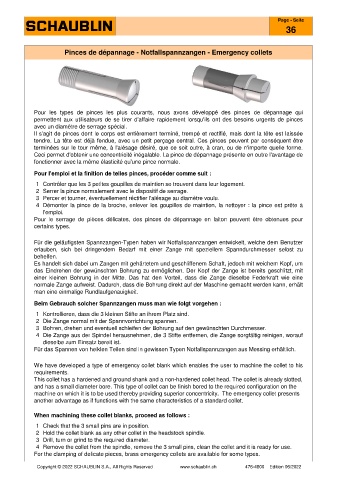

Page 80 - SCHAUBLIN

Page - Seite
36

Pinces de dépannage - Notfallspannzangen - Emergency collets

Pour les types de pinces les plus courants, nous avons développé des pinces de dépannage qui
permettent aux utilisateurs de se tirer d'affaire rapidement lorsqu'ils ont des besoins urgents de pinces
avec un diamètre de serrage spécial.
Il s'agit de pinces dont le corps est entièrement terminé, trempé et rectifié, mais dont la tête est laissée
tendre. La tête est déjà fendue, avec un petit perçage central. Ces pinces peuvent par conséquent être
terminées sur le tour même, à l'alésage désiré, que ce soit outre, à cran, ou de n'importe quelle forme.
Ceci permet d'obtenir une concentricité inégalable. La pince de dépannage présente en outre l'avantage de
fonctionner avec la même élasticité qu'une pince normale.

Pour l'emploi et la finition de telles pinces, procéder comme suit :
1 Contrôler que les 3 petites goupilles de maintien se trouvent dans leur logement.
2 Serrer la pince normalement avec le dispositif de serrage.
3 Percer et tourner, éventuellement réctifier l'alésage au diamètre voulu.
4 Démonter la pince de la broche, enlever les goupilles de maintien, la nettoyer : la pince est prête à
l'emploi.
Pour le serrage de pièces délicates, des pinces de dépannage en laiton peuvent être obtenues pour
certains types.

Für die geläufigsten Spannzangen-Typen haben wir Notfallspannzangen entwickelt, welche dem Benutzer
erlauben, sich bei dringendem Bedarf mit einer Zange mit speziellem Spanndurchmesser selbst zu
behelfen.
Es handelt sich dabei um Zangen mit gehärtetem und geschliffenem Schaft, jedoch mit weichem Kopf, um
das Eindrehen der gewünschten Bohrung zu ermöglichen. Der Kopf der Zange ist bereits geschlitzt, mit
einer kleinen Bohrung in der Mitte. Das hat den Vorteil, dass die Zange dieselbe Federkraft wie eine
normale Zange aufweist. Dadurch, dass die Bohrung direkt auf der Maschine gemacht werden kann, erhält
man eine einmalige Rundlaufgenauigkeit.
Beim Gebrauch solcher Spannzangen muss man wie folgt vorgehen :
1 Kontrollieren, dass die 3 kleinen Stifte an ihrem Platz sind.
2 Die Zange normal mit der Spannvorrichtung spannen.
3 Bohren, drehen und eventuell schleifen der Bohrung auf den gewünschten Durchmesser.
4 Die Zange aus der Spindel herausnehmen, die 3 Stifte entfernen, die Zange sorgfältig reinigen, worauf
dieselbe zum Einsatz bereit ist.
Für das Spannen von heiklen Teilen sind in gewissen Typen Notfallspannzangen aus Messing erhältlich.

We have developed a type of emergency collet blank which enables the user to machine the collet to his
requirements.
This collet has a hardened and ground shank and a non-hardened collet head. The collet is already slotted,
and has a small diameter bore. This type of collet can be finish bored to the required configuration on the
machine on which it is to be used thereby providing superior concentricity. The emergency collet presents
another advantage as if functions with the same characteristics of a standard collet.

When machining these collet blanks, proceed as follows :
1 Check that the 3 small pins are in position.
2 Hold the collet blank as any other collet in the headstock spindle.
3 Drill, turn or grind to the required diameter.
4 Remove the collet from the spindle, remove the 3 small pins, clean the collet and it is ready for use.
For the clamping of delicate pieces, brass emergency collets are available for some types.
