P. 83

Page - Seite

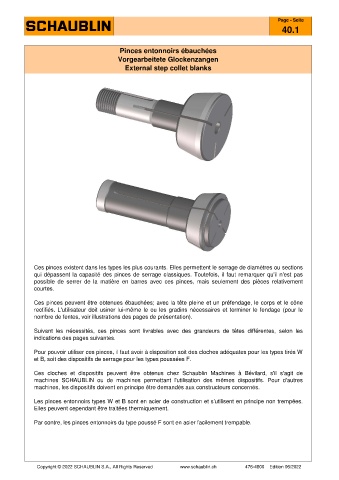

40.1

Pinces entonnoirs ébauchées
Vorgearbeitete Glockenzangen
External step collet blanks

Ces pinces existent dans les types les plus courants. Elles permettent le serrage de diamètres ou sections
qui dépassent la capacité des pinces de serrage classiques. Toutefois, il faut remarquer qu'il n'est pas
possible de serrer de la matière en barres avec ces pinces, mais seulement des pièces relativement
courtes.

Ces pinces peuvent être obtenues ébauchées; avec la tête pleine et un préfendage, le corps et le cône
rectifiés. L'utilisateur doit usiner lui-même le ou les gradins nécessaires et terminer le fendage (pour le
nombre de fentes, voir illustrations des pages de présentation).

Suivant les nécessités, ces pinces sont livrables avec des grandeurs de têtes différentes, selon les
indications des pages suivantes.

Pour pouvoir utiliser ces pinces, il faut avoir à disposition soit des cloches adéquates pour les types tirés W
et B, soit des dispositifs de serrage pour les types poussées F.

Ces cloches et dispositifs peuvent être obtenus chez Schaublin Machines à Bévilard, s'il s'agit de
machines SCHAUBLIN ou de machines permettant l'utilisation des mêmes dispositifs. Pour d'autres
machines, les dispositifs doivent en principe être demandés aux constructeurs concernés.

Les pinces entonnoirs types W et B sont en acier de construction et s'utilisent en principe non trempées.
Elles peuvent cependant être traitées thermiquement.

Par contre, les pinces entonnoirs du type poussé F sont en acier facilement trempable.
