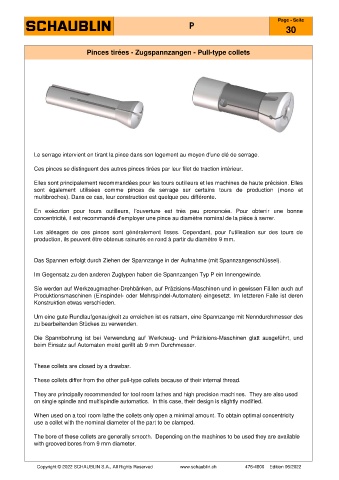

Pinces tirées - Zugspannzangen - Pull-type collets
Le serrage intervient en tirant la pince dans son logement au moyen d'une clé de serrage.
Ces pinces se distinguent des autres pinces tirées par leur filet de traction intérieur.
Elles sont principalement recommandées pour les tours outilleurs et les machines de haute précision. Elles
sont également utilisées comme pinces de serrage sur certains tours de production (mono et
multibroches). Dans ce cas, leur construction est quelque peu différente.
En exécution pour tours outilleurs, l'ouverture est très peu prononcée. Pour obtenir une bonne
concentricité, il est recommandé d'employer une pince au diamètre nominal de la pièce à serrer.
Les alésages de ces pinces sont généralement lisses. Cependant, pour l'utilisation sur des tours de
production, ils peuvent être obtenus rainurés en rond à partir du diamètre 9 mm.
Das Spannen erfolgt durch Ziehen der Spannzange in der Aufnahme (mit Spannzangenschlüssel).
Im Gegensatz zu den anderen Zugtypen haben die Spannzangen Typ P ein Innengewinde.
Sie werden auf Werkzeugmacher-Drehbänken, auf Präzisions-Maschinen und in gewissen Fällen auch auf
Produktionsmaschinen (Einspindel- oder Mehrspindel-Automaten) eingesetzt. Im letzteren Falle ist deren
Konstruktion etwas verschieden.
Um eine gute Rundlaufgenauigkeit zu erreichen ist es ratsam, eine Spannzange mit Nenndurchmesser des
zu bearbeitenden Stückes zu verwenden.
Die Spannbohrung ist bei Verwendung auf Werkzeug- und Präzisions-Maschinen glatt ausgeführt, und
beim Einsatz auf Automaten meist gerillt ab 9 mm Durchmesser.
These collets are closed by a drawbar.
These collets differ from the other pull-type collets because of their internal thread.
They are principally recommended for tool room lathes and high precision machines. They are also used
on single spindle and multispindle automatics. In this case, their design is slightly modified.
When used on a tool room lathe the collets only open a minimal amount. To obtain optimal concentricity
use a collet with the nominal diameter of the part to be clamped.
The bore of these collets are generally smooth. Depending on the machines to be used they are available
with grooved bores from 9 mm diameter.
