Page - Seite
P
31

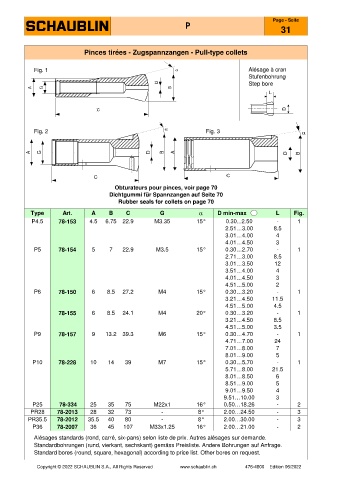

Pinces tirées - Zugspannzangen - Pull-type collets

Fig. 1 Alésage à cran
Stufenbohrung
Step bore

Fig. 2 Fig. 3

Obturateurs pour pinces, voir page 70
Dichtgummi für Spannzangen auf Seite 70
Rubber seals for collets on page 70
Type Art. A B C G a D min-max L Fig.
P4.5 78-153 4.5 6.75 22.9 M3.35 15° 0.30...2.50 - 1
2.51…3.00 8.5
3.01…4.00 4
4.01…4.50 3
P5 78-154 5 7 22.9 M3.5 15° 0.30…2.70 - 1
2.71…3.00 8.5
3.01…3.50 12
3.51…4.00 4
4.01…4.50 3
4.51…5.00 2
P6 78-150 6 8.5 27.2 M4 15° 0.30…3.20 - 1
3.21…4.50 11.5
4.51…5.00 4.5
78-155 6 8.5 24.1 M4 20° 0.30…3.20 - 1
3.21…4.50 8.5
4.51…5.00 3.5
P9 78-157 9 13.2 39.3 M6 15° 0.30…4.70 - 1
4.71…7.00 24
7.01…8.00 7
8.01…9.00 5
P10 78-228 10 14 39 M7 15° 0.30…5.70 - 1
5.71…8.00 21.5
8.01…8.50 6
8.51…9.00 5
9.01…9.50 4
9.51…10.00 3
P25 78-334 25 35 75 M22x1 16° 0.50…18.26 - 2
PR28 78-2013 28 32 73 - 8° 2.00…24.50 - 3
PR35.5 78-2012 35.5 40 80 - 8° 2.00…30.00 - 3
P36 78-2007 36 45 107 M33x1.25 16° 2.00…21.00 - 2

Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
