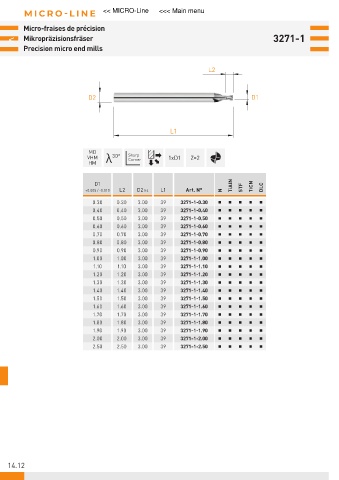

Micro-fraises de précision
< Mikropräzisionsfräser 3271-1
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 30° Sharp 1xD1 Z=2
Corner
HM
D1 TiAlN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF TiCN DLC
0.30 0.30 3.00 39 3271-1-0.30
0.40 0.40 3.00 39 3271-1-0.40
0.50 0.50 3.00 39 3271-1-0.50
0.60 0.60 3.00 39 3271-1-0.60
0.70 0.70 3.00 39 3271-1-0.70
0.80 0.80 3.00 39 3271-1-0.80
0.90 0.90 3.00 39 3271-1-0.90
1.00 1.00 3.00 39 3271-1-1.00
1.10 1.10 3.00 39 3271-1-1.10
1.20 1.20 3.00 39 3271-1-1.20
1.30 1.30 3.00 39 3271-1-1.30
1.40 1.40 3.00 39 3271-1-1.40
1.50 1.50 3.00 39 3271-1-1.50
1.60 1.60 3.00 39 3271-1-1.60
1.70 1.70 3.00 39 3271-1-1.70
1.80 1.80 3.00 39 3271-1-1.80
1.90 1.90 3.00 39 3271-1-1.90
2.00 2.00 3.00 39 3271-1-2.00
2.50 2.50 3.00 39 3271-1-2.50

14.12
