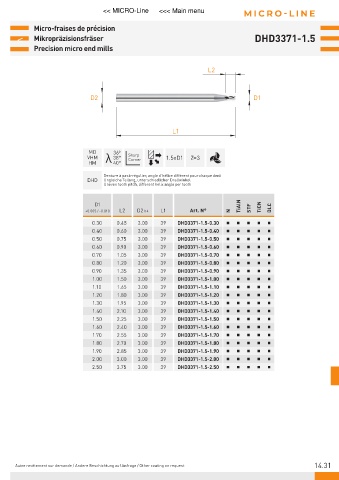

Page 615 - 21-036 APPLITEC catalogue.indb

<< MICRO-Line <<< Main menu MICRO-LINE

Micro-fraises de précision
< Mikropräzisionsfräser DHD3371-1.5
Precision micro end mills

L2

D2 D1

L1

MD 36°
VHM λ 38° Sharp 1.5xD1 Z=3
Corner
HM 40°
Denture à pas irrégulier, angle d’hélice différent pour chaque dent
DHD Ungleiche Teilung, unterschiedlicher Drallwinkel
Uneven tooth pitch, different helix angle per tooth

D1 TiAlN TiCN
+0.005 / -0.010 L2 D2 h4 L1 Art. N° N STF DLC
0.30 0.45 3.00 39 DHD3371-1.5-0.30
0.40 0.60 3.00 39 DHD3371-1.5-0.40
0.50 0.75 3.00 39 DHD3371-1.5-0.50
0.60 0.90 3.00 39 DHD3371-1.5-0.60
0.70 1.05 3.00 39 DHD3371-1.5-0.70
0.80 1.20 3.00 39 DHD3371-1.5-0.80
0.90 1.35 3.00 39 DHD3371-1.5-0.90
1.00 1.50 3.00 39 DHD3371-1.5-1.00
1.10 1.65 3.00 39 DHD3371-1.5-1.10
1.20 1.80 3.00 39 DHD3371-1.5-1.20
1.30 1.95 3.00 39 DHD3371-1.5-1.30
1.40 2.10 3.00 39 DHD3371-1.5-1.40
1.50 2.25 3.00 39 DHD3371-1.5-1.50
1.60 2.40 3.00 39 DHD3371-1.5-1.60
1.70 2.55 3.00 39 DHD3371-1.5-1.70
1.80 2.70 3.00 39 DHD3371-1.5-1.80
1.90 2.85 3.00 39 DHD3371-1.5-1.90
2.00 3.00 3.00 39 DHD3371-1.5-2.00
2.50 3.75 3.00 39 DHD3371-1.5-2.50

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.31
