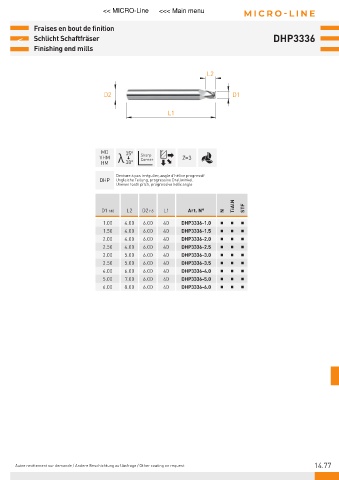

Page 661 - 21-036 APPLITEC catalogue.indb
P. 661
<< MICRO-Line <<< Main menu MICRO-LINE
Fraises en bout de finition
< Schlicht Schaftfräser DHP3336
Finishing end mills
L2
D2 D1
L1
MD 35°
VHM Sharp Z=3
Corner
HM λ 38°
Denture à pas irrégulier, angle d’hélice progressif
DHP Ungleiche Teilung, progressive Drallwinkel
Uneven tooth pitch, progressive helix angle
TiAlN STF
D1 h10 L2 D2 h5 L1 Art. N° N
1.00 4.00 6.00 40 DHP3336-1.0
1.50 4.00 6.00 40 DHP3336-1.5
2.00 4.00 6.00 40 DHP3336-2.0
2.50 4.00 6.00 40 DHP3336-2.5
3.00 5.00 6.00 40 DHP3336-3.0
3.50 5.00 6.00 40 DHP3336-3.5
4.00 6.00 6.00 40 DHP3336-4.0
5.00 7.00 6.00 40 DHP3336-5.0
6.00 8.00 6.00 40 DHP3336-6.0
Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.77
