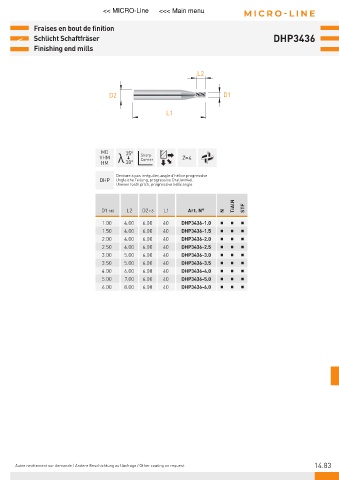

P. 667
<< MICRO-Line <<< Main menu MICRO-LINE
Fraises en bout de finition
< Schlicht Schaftfräser DHP3436
Finishing end mills
L2
D2 D1
L1
MD 35°
VHM Sharp Z=4
Corner
HM λ 38°
Denture à pas irrégulier, angle d’hélice progressive
DHP Ungleiche Teilung, progressive Drallwinkel
Uneven tooth pitch, progressive helix angle
TiAlN STF
D1 h10 L2 D2 h5 L1 Art. N° N
1.00 4.00 6.00 40 DHP3436-1.0
1.50 4.00 6.00 40 DHP3436-1.5
2.00 4.00 6.00 40 DHP3436-2.0
2.50 4.00 6.00 40 DHP3436-2.5
3.00 5.00 6.00 40 DHP3436-3.0
3.50 5.00 6.00 40 DHP3436-3.5
4.00 6.00 6.00 40 DHP3436-4.0
5.00 7.00 6.00 40 DHP3436-5.0
6.00 8.00 6.00 40 DHP3436-6.0
Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.83
