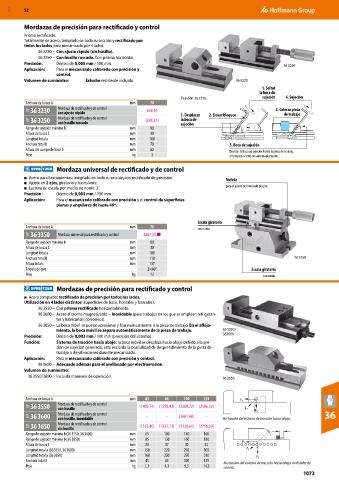

MXD 52

Mordazas de precisión para rectificado y control
Prisma rectificado.
Totalmente de acero; templado en toda su sección y rectificado por
todos los lados para mecanizado por 4 lados.
36 3230 – Con ajuste rápido (sin husillo).
36 3250 – Con husillo roscado. Con prisma horizontal.
Precisión: Dentro de 0,005 mm / 100 mm. 36 3250
Aplicación: Para el mecanizado calibrado con precisión y
control.
Volumen de suministro: Estuche resistente incluido. 36 3230
1. Soltar
la boca de
Función 36 3230: sujeción 6. Sujeción
Anchura de bocas A mm 70
38F 36 3230 Mordaza de rectificado y de control 638,14 3. Desplazar 2. Elevar bloqueo 4. Colocar pieza
con ajuste rápido
de trabajo
38F 36 3250 Mordaza de rectificado y de control (693,37) la boca de
con husillo roscado
sujeción
Rango de sujeción máxima b mm 80
Altura de bocas C mm 30
Longitud total a mm 160
Anchura total B mm 70 5. Boca de sujeción
Altura del cuerpo de base G mm 62 Deslizar la boca de sujeción hasta la pieza de trabajo,
Peso kg 3 el bloqueo se enclava automáticamente.
Mordaza universal de rectificado y de control

■ Acero para herramientas; templado en toda su sección,con rectificado de precisión. Moleta
■ Ajuste en 2 ejes, giratorio y basculante.
■ Lectura de escala por medio de nonio: 3′. para el ajuste del intervalo de giro.
Precisión: Dentro de 0,003 mm / 100 mm.
Aplicación: Para el mecanizado calibrado con precisión y el control de superficies
planas y angulares de hasta 46º.

Escala giratoria
Anchura de bocas A mm 70 con nonio.
38F 36 3350 Mordaza universal para rectificado y control 3867,20 ■
Rango de sujeción máxima b mm 80
Altura de bocas C mm 30
Longitud total a mm 180
Anchura total B mm 110 36 3350
Altura total c mm 137
Ángulo de giro 2×60° Escala giratoria
Peso kg 12 con nonio.
Mordazas de precisión para rectificado y control

■ Acero templado: rectificado de precisión por todos los lados.
Utilización en 4 lados distintos (superficies de base, frontales y laterales).
36 3550 – Con prisma rectificado horizontalmente.
36 3600 – Acero al cromo magnetizable − inoxidable (para trabajos en los que se emplean refrigeran-
tes y lubricantes corrosivos).
36 3650 – La boca móvil se puede aproximar y fijar manualmente a la pieza de trabajo. En el afloja-
miento, la boca móvil se separa automáticamente de la pieza de trabajo. 36 3550/
Precisión: Dentro de 0,003 mm / 100 mm (precisión del sistema). 363600
Función: Sistema de tracción hacia abajo: la boca móvil se desplaza hacia abajo debido a la pre-
sión de sujeción generada; está excluida la posibilidad de desprendimiento de la pieza de
trabajo o de vibraciones durante mecanizado.
Aplicación: Para el mecanizado calibrado con precisión y control.
36 3600 – Adecuado además para el avellanado por electroerosión.
Volumen de suministro:
36 3550/3600 – Incluida manivela de operación.
36 3650

Anchura de bocas A mm 45 65 100 125 Fx
38F 36 3550 Mordaza de rectificado y de control (1409,74) (1598,42) (2288,72) (2586,32) Fr Fy
con husillo
38F 36 3600 Mordaza de rectificado y de control – – (2661,48) – Ilustración del sistema de tracción hacia abajo. 36
con husillo, inoxidable
38F 36 3650 Mordaza de rectificado y de control (1552,40) (1837,73) (2328,61) (2756,59)
sin husillo
Rango de sujeción máxima b (36 3550, 36 3600) mm 65 100 140 160
Rango de sujeción máxima b (36 3650) mm 85 130 160 180
Altura de bocas C mm 20 37 40 43 Fx
Longitud total a (36 3550, 36 3600) mm 150 220 270 300 Fr
Longitud total a (36 3650) mm 160 230 270 310 Fy
Anchura total B mm 45 65 100 125 Ilustración del sistema de tracción hacia abajo. Indicador de
Peso kg 1,3 4,3 9,5 14,5 carrera.
