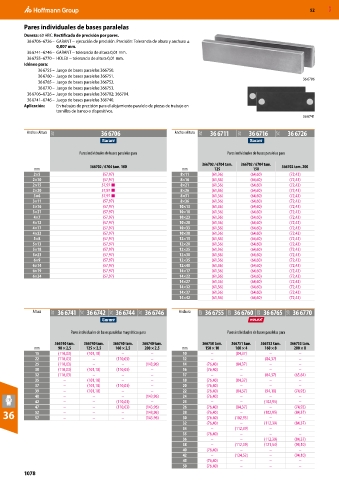

52 MXD

Pares individuales de bases paralelas
Dureza: 60 HRC. Rectificado de precisión por pares.
36 6706–6726 – GARANT − ejecución de precisión. Precisión: Tolerancia de altura y anchura ±
0,007 mm.
36 6741–6746 – GARANT − tolerancia de altura 0,01 mm.
36 6755–6770 – HOLEX − tolerancia de altura 0,01 mm.
Idóneo para:
36 6755 – Juego de bases paralelas 366750.
36 6760 – Juego de bases paralelas 366751. 36 6706
36 6765 – Juego de bases paralelas 366752.
36 6770 – Juego de bases paralelas 366753.
36 6706–6726 – Juego de bases paralelas 366702; 366704.
36 6741–6746 – Juego de bases paralelas 366740.
Aplicación: En trabajos de precisión para el alojamiento paralelo de piezas de trabajo en
tornillos de banco o dispositivos.
36 6741

Ancho×Altura 31Z 36 6706 Ancho×Altura 31Z 36 6711 31Z 36 6716 31Z 36 6726

Pares individuales de bases paralelas para Pares individuales de bases paralelas para

366702 / 6704 tam. 366702 / 6704 tam.
366702 / 6704 tam. 100 366702 tam. 200
mm mm 125 150
2×5 (57,97) 8×11 (61,36) (64,60) (72,43)
2×10 (57,97) 8×16 (61,36) (64,60) (72,43)
2×15 57,97 ■ 8×21 (61,36) (64,60) (72,43)
2×20 57,97 ■ 8×26 (61,36) (64,60) (72,43)
3×6 57,97 ■ 8×31 (61,36) (64,60) (72,43)
3×11 (57,97) 8×36 (61,36) (64,60) (72,43)
3×16 (57,97) 10×13 (61,36) (64,60) (72,43)
3×21 (57,97) 10×18 (61,36) (64,60) (72,43)
4×7 (57,97) 10×23 (61,36) (64,60) (72,43)
4×12 (57,97) 10×28 (61,36) (64,60) (72,43)
4×17 (57,97) 10×33 (61,36) (64,60) (72,43)
4×22 (57,97) 10×38 (61,36) (64,60) (72,43)
5×8 (57,97) 12×15 (61,36) (64,60) (72,43)
5×13 (57,97) 12×20 (61,36) (64,60) (72,43)
5×18 (57,97) 12×25 (61,36) (64,60) (72,43)
5×23 (57,97) 12×30 (61,36) (64,60) (72,43)
6×9 (57,97) 12×35 (61,36) (64,60) (72,43)
6×14 (57,97) 12×40 (61,36) (64,60) (72,43)
6×19 (57,97) 14×17 (61,36) (64,60) (72,43)
6×24 (57,97) 14×22 (61,36) (64,60) (72,43)
14×27 (61,36) (64,60) (72,43)
14×32 (61,36) (64,60) (72,43)
14×37 (61,36) (64,60) (72,43)
14×42 (61,36) (64,60) (72,43)

Altura 31Z 36 6741 31Z 36 6742 31Z 36 6744 31Z 36 6746 Anchura 32D 36 6755 32D 36 6760 32D 36 6765 32D 36 6770

Pares individuales de bases paralelas magnéticas para Pares individuales de bases paralelas para

366740 tam. 366740 tam. 366740 tam. 366740 tam. 366750 tam. 366751 tam. 366752 tam. 366753 tam.
mm 90 × 2,5 125 × 2,5 160 × 2,5 200 × 2,5 mm 150 × 10 160 × 4 160 × 8 200 × 8
15 (110,03) (101,18) – – 10 – (84,37) – –
22 (110,03) – (110,03) – 12 – – (84,37) –
25 (110,03) – – (143,96) 14 (76,40) (84,37) – –
30 (110,03) (101,18) (110,03) – 16 (76,40) – – –
32 (110,03) – – – 17 – – (84,37) (65,64)
35 – (101,18) – – 18 (76,40) (84,37) – –
37 – (101,18) (110,03) – 20 (76,40) – – –
39 – (101,18) – – 22 (76,40) (84,37) (94,10) (74,93)
40 – – – (143,96) 24 (76,40) – – –
42 – – (110,03) – 25 – – (102,95) –
47 – – (110,03) (143,96) 26 (76,40) (84,37) – (74,93)
36 52 – – – – – (143,96) 28 (76,40) (102,95) (102,95) (84,37)
–
–
57
(76,40)
(143,96)
–
–
30
32 (76,40) – (112,39) (84,37)
34 – (112,39) – –
35 (76,40) – – –
36 – – (112,39) (84,37)
38 – (112,39) (121,54) (94,10)
40 (76,40) – – –
42 – (134,52) – (94,10)
45 (76,40) – – –
50 (76,40) – – –
