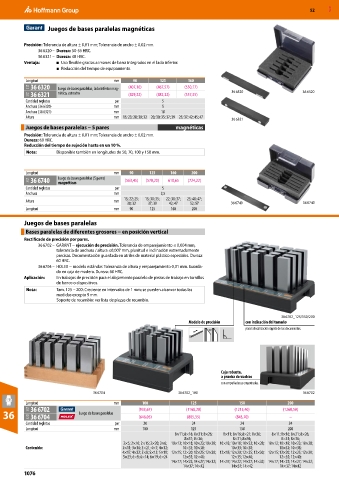

Page 1076 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Juegos de bases paralelas magnéticas

Precisión: Tolerancia de altura ± 0,01 mm; Tolerancia de ancho ± 0,02 mm.
36 6320 – Dureza: 50-55 HRC.
36 6321 – Dureza: 48 HRC.
Ventaja: ■ Uso flexible gracias a imanes de barra integrados en el lado inferior.
■ Reducción del tiempo de equipamiento.
Longitud mm 90 125 160
31Z 36 6320 Juego de bases paralelas, lado inferior mag- (407,10) (467,57) (550,17)
31Z 36 6321 nético, estrecho (429,22) (482,32) (557,55) 36 6320 36 6320
Cantidad regletas par 5
Anchura (36 6320) mm 5
Anchura (36 6321) mm 10
Altura mm 15; 23; 28; 30; 32 20; 30; 35; 37; 39 25; 37; 42; 45; 47 36 6321
Juegos de bases paralelas − 5 pares magnéticas
Precisión: Tolerancia de altura ± 0,01 mm; Tolerancia de ancho ± 0,02 mm.
Dureza: 60 HRC.
Reducción del tiempo de sujeción hasta en un 10 %.
Nota: Disponible también en longitudes de 50, 70, 100 y 150 mm.

Longitud mm 90 125 160 200
31Z 36 6740 Juego de bases paralelas (5 pares) (563,45) (578,20) 610,65 (724,22)
magnéticas
Cantidad regletas par 5
Anchura mm 2,5
15; 22; 25; 15; 30; 35; 22; 30; 37; 25; 40; 47;
Altura mm
30; 32 37; 39 42; 47 52; 57 36 6740 36 6740
Longitud mm 90 125 160 200
Juegos de bases paralelas
Bases paralelas de diferentes grosores − en posición vertical
Rectificado de precisión por pares.
36 6702 – GARANT − ejecución de precisión. Tolerancia de emparejamiento ≤ 0,004 mm,
tolerancia de anchura / altura ≤0,007 mm, planitud e inclinación extremadamente
precisas. Documentación guardada en atriles de material plástico especiales. Dureza:
60 HRC.
36 6704 – HOLEX − modelo estándar. Tolerancia de altura y emparejamiento 0,01 mm. Guarda-
do en caja de madera. Dureza: 60 HRC.
Aplicación: En trabajos de precisión para el alojamiento paralelo de piezas de trabajo en tornillos
de banco o dispositivos.
Nota: Tam. 125 – 200: Creciente en intervalos de 1 mm; se pueden alcanzar todas las
medidas excepto 9 mm.
Soporte de recambio: ver lista de piezas de recambio.

36 6702_125/150/200
Modelo de precisión con indicación del tamaño
para la localización rápida de los documentos.

Caja robusta,
a prueba de vuelcos
con empuñaduras empotradas.
36 6704 36 6702_100 36 6702
Longitud mm 100 125 150 200
36 31Z 32D 36 6702 Juego de bases paralelas (933,67) (1168,20) (1215,40) (1268,50)
36 6704
(805,35)
–
(843,70)
(646,05)
Cantidad regletas par 20 24 24 24
Longitud mm 100 125 150 200
8×11; 8×16; 8×21; 8×26; 8×11; 8×16; 8×21; 8×26; 8×11; 8×16; 8×21; 8×26;
8×31; 8×36; 8×31; 8×36; 8×31; 8×36;
2×5; 2×10; 2×15; 2×20; 3×6; 10×13; 10×18; 10×23; 10×28; 10×13; 10×18; 10×23; 10×28; 10×13; 10×18; 10×23; 10×28;
Contenido: 3×11; 3×16; 3×21; 4×7; 4×12; 10×33; 10×38; 10×33; 10×38; 10×33; 10×38;
4×17; 4×22; 5×8; 5×13; 5×18; 12×15; 12×20; 12×25; 12×30; 12×15; 12×20; 12×25; 12×30; 12×15; 12×20; 12×25; 12×30;
5×23; 6×9; 6×14; 6×19; 6×24 12×35; 12×40; 12×35; 12×40; 12×35; 12×40;
14×17; 14×22; 14×27; 14×32; 14×17; 14×22; 14×27; 14×32; 14×17; 14×22; 14×27; 14×32;
14×37; 14×42 14×37; 14×42 14×37; 14×42
1076
