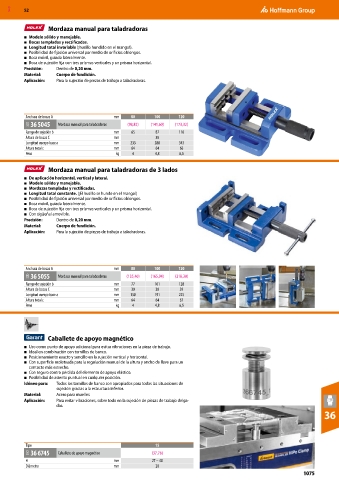

Page 1075 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Mordaza manual para taladradoras
■ Modelo sólido y manejable.
■ Bocas templadas y rectificadas.
■ Longitud total invariable (¡husillo hundido en el mango!).
■ Posibilidad de fijación universal por medio de orificios oblongos.
■ Boca móvil, guiada lateralmente.
■ Boca de sujeción fija con tres prismas verticales y un prisma horizontal.
Precisión: Dentro de 0,20 mm.
Material: Cuerpo de fundición.
Aplicación: Para la sujeción de piezas de trabajo a taladradoras.

Anchura de bocas A mm 80 100 120
32D 36 5045 Mordaza manual para taladradoras (98,82) (141,60) (173,32)
Rango de sujeción b mm 65 87 110
Altura de bocas C mm 30
Longitud cuerpo base a mm 233 288 343
Altura total c mm 64 64 66
Peso kg 4 4,8 6,5

Mordaza manual para taladradoras de 3 lados

■ De aplicación horizontal, vertical y lateral.
■ Modelo sólido y manejable.
■ Mordazas templadas y rectificadas.
■ Longitud total constante. (¡El husillo se hunde en el mango!)
■ Posibilidad de fijación universal por medio de orificios oblongos.
■ Boca móvil, guiada lateralmente.
■ Boca de sujeción fija con tres prismas verticales y un prisma horizontal.
■ Con cigüeñal amovible.
Precisión: Dentro de 0,20 mm.
Material: Cuerpo de fundición.
Aplicación: Para la sujeción de piezas de trabajo a taladradoras.

Anchura de bocas A mm 80 100 120
32D 36 5055 Mordaza manual para taladradoras (135,40) (165,94) (218,30)
Rango de sujeción b mm 77 101 128
Altura de bocas C mm 30 30 39
Longitud cuerpo base a mm 158 191 225
Altura total c mm 64 64 67
Peso kg 4 4,8 6,5

Caballete de apoyo magnético

■ Uso como punto de apoyo adicional para evitar vibraciones en la pieza de trabajo.
■ Ideal en combinación con tornillos de banco.
■ Posicionamiento exacto y sencillo en la sujeción vertical y horizontal.
■ Con superficie moleteada para la regulación manual de la altura y ancho de llave para un
contacto más estrecho.
■ Con seguro contra pérdida del elemento de apoyo elástico.
■ Posibilidad de asiento puntual en cualquier posición.
Idóneo para: Todos los tornillos de banco son apropiados para todas las situaciones de
sujeción gracias a la estructura inferior.
Material: Acero para muelles
Aplicación: Para evitar vibraciones, sobre todo en la sujeción de piezas de trabajo delga-
das.
36

Tipo 15
31O 36 6745 Caballete de apoyo magnético (37,76)
H mm 27 – 40
Diámetro mm 20
1075
