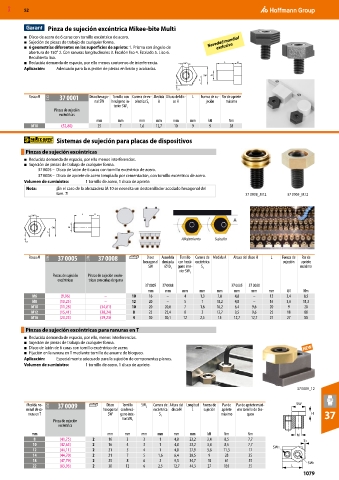

Pinza de sujeción excéntrica Mikee-bite Multi
■ Disco de acero de 6 caras con tornillo excéntrico de acero.
■ Sujeción de piezas de trabajo de cualquier forma. Novedad mundial
■ 6 geometrías diferentes en las superficies de apriete: 1. Prisma con ángulo de exclusiva
abertura de 150° 2. Con ranuras longitudinales 3. Escalón liso 4. Estriado 5. Liso 6.
Recubierto liso.
■ Reducida demanda de espacio, por ello menos contornos de interferencia. SW1 L H
Aplicación: Adecuado para la sujeción de piezas en bruto y acabadas.
SW M
A
S1
Rosca M 31O 37 0001 Disco hexago- Tornillo con Carrera de ex- Medida Altura del dis- L Fuerza de su- Par de apriete
nal SW hexágono in- céntrica S 1 A co H jeción máximo
terior SW 1
Pinzas de sujeción
excéntricas
mm mm mm mm mm mm kN Nm
M10 (52,80) 25 7 1,6 12,7 10 9 9 28

Sistemas de sujeción para placas de dispositivos

Pinzas de sujeción excéntricas
■ Reducida demanda de espacio, por ello menos interferencias.
■ Sujeción de piezas de trabajo de cualquier forma.
37 0005 – Disco de latón de 6 caras con tornillo excéntrico de acero.
37 0008 – Disco de apriete de acero templado por cementación, con tornillo excéntrico de acero.
Volumen de suministro: 1 tornillo de acero, 1 disco de apriete.
Nota: ¡En el caso de la abrazadera M 10 se necesita un destornillador acodado hexagonal del
tam. 7! 37 0008_M12 37 0005_M12

L H
SW1
SW M
A
Aflojamiento Sujeción
S1

Rosca M 37M 37 0005 37M 37 0008 Disco Arandela Tornillo Carrera de Medida A Altura del disco H L Fuerza de Par de
hexagonal dentada con hexá- excéntrica sujeción apriete
SW ⌀ D 1 gono inte- S 1 máximo
rior SW 1
Pinzas de sujeción Pinzas de sujeción excén-
excéntricas tricas con cuñas de garra
37 0005 37 0008 37 0005 37 0008
mm mm mm mm mm mm mm mm kN Nm
M6 (9,96) – 10 16 – 4 1,3 7,8 4,8 – 12 3,4 8,5
M8 (10,25) – 12 20 – 5 1 10,2 4,8 – 16 3,6 11,3
M10 (11,28) (34,81) 10 20 20,6 7 1,6 10,2 6,4 9,6 20 9 28
M12 (15,41) (30,24) 8 25 25,4 8 2 12,7 9,5 9,6 25 18 88
M16 (23,23) (39,23) 4 30 30,1 12 2,5 15 12,7 12,7 27 27 88

Pinzas de sujeción excéntricas para ranuras en T
■ Reducida demanda de espacio, por ello, menos interferencias.
■ Sujeción de piezas de trabajo de cualquier forma.
■ Disco de latón de 6 caras con tornillo excéntrico de acero.
■ Fijación en la ranura en T mediante tornillo de amarre de bloqueo.
Aplicación: Especialmente adecuado para la sujeción de componentes planos.
Volumen de suministro: 1 tornillo de acero, 1 disco de apriete.

37 0009_12

Medida no- 37M 37 0009 Disco Tornillo SW 2 Carrera de Altura del Longitud Fuerza de Par de Par de apriete máxi- SW
minal de ra- hexagonal con hexá- excéntrica disco H L sujeción apriete mo tornillo de blo-
nura en T SW gono inte- S 1 máximo queo H 37
Pinza de sujeción rior SW 1
excéntrica
mm mm mm mm mm mm mm kN Nm Nm M
8 (41,75) 2 16 3 3 1 4,8 23,2 3,4 8,5 7,7 S1
10 (42,63) 2 16 4 3 1 4,8 23,2 3,4 8,5 7,7 SW2
12 (44,11) 2 21 5 4 1 4,8 27,9 3,6 11,3 17
14 (44,70) 2 21 7 5 1,6 6,4 30,5 9 28 35
18 (47,79) 2 25 8 6 2 9,5 34,7 18 61 55 SW1
22 (83,93) 2 30 12 6 2,5 12,7 44,3 27 135 55 L
