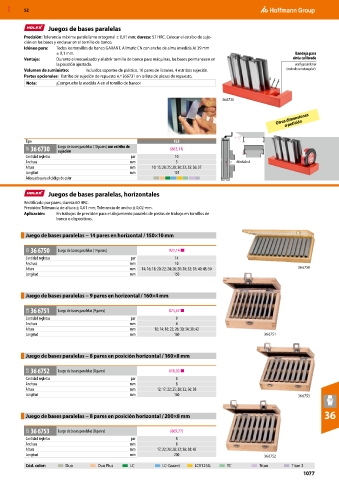

Page 1077 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Juegos de bases paralelas
Precisión: Tolerancia máxima paralelismo ortogonal ± 0,01 mm; dureza: 57 HRC. Colocar el estribo de suje-
ción en las bases y enclavar en el tornillo de banco.
Idóneo para: Todos los tornillos de banco GARANT, Allmatic CN con ancho de alma (medida A) 39 mm
± 0,1 mm. Bandeja para
Ventaja: Durante el mecanizado y al abrir tornillo de banco para máquinas, las bases permanecen en cinta calibrada
la posición ajustada. ver figura inferior
Volumen de suministro: Incluidos soportes de plástico, 10 pares de listones, 4 estribos sujeción. (redondo o rectangular).
Partes opcionales: Estribo de sujeción de repuesto n.º 366731 en la lista de piezas de repuesto.
Nota: ¡Compruebe la medida A en el tornillo de banco!

36 6730

Otras dimensiones
a petición

Tipo 125
38F 36 6730 Juego de bases paralelas (10 pares) con estribo de (862,11)
sujeción
Cantidad regletas par 10
Anchura mm 3 Medida A
Altura mm 10; 15; 20; 25; 28; 30; 33; 35; 36; 37
Longitud mm 125
Adecuado para el código de color

Juegos de bases paralelas, horizontales
Rectificado por pares, dureza 60 HRC.
Precisión: Tolerancia de altura ± 0,01 mm; Tolerancia de ancho ± 0,02 mm.
Aplicación: En trabajos de precisión para el alojamiento paralelo de piezas de trabajo en tornillos de
banco o dispositivos.

Juego de bases paralelas − 14 pares en horizontal / 150×10 mm

32D 36 6750 Juego de bases paralelas (14 pares) 921,14 ■
Cantidad regletas par 14
Anchura mm 10
Altura mm 14; 16; 18; 20; 22; 24; 26; 28; 30; 32; 35; 40; 45; 50 36 6750
Longitud mm 150

Juego de bases paralelas − 9 pares en horizontal / 160×4 mm

32D 36 6751 Juego de bases paralelas (9 pares) 874,67 ■
Cantidad regletas par 9
Anchura mm 4
Altura mm 10; 14; 18; 22; 26; 30; 34; 38; 42
Longitud mm 160 36 6751

Juego de bases paralelas − 8 pares en posición horizontal / 160×8 mm

32D 36 6752 Juego de bases paralelas (8 pares) 618,02 ■
Cantidad regletas par 8
Anchura mm 8
Altura mm 12; 17; 22; 25; 28; 32; 36; 38
Longitud mm 160 36 6753

Juego de bases paralelas − 8 pares en posición horizontal / 200×8 mm 36

32D 36 6753 Juego de bases paralelas (8 pares) (809,77)
Cantidad regletas par 8
Anchura mm 8
Altura mm 17; 22; 26; 28; 32; 36; 38; 42
Longitud mm 200 36 6752

Cód. color: Duo Duo Plus LC LC-Garant LCV125G TC Titan Titan 2
