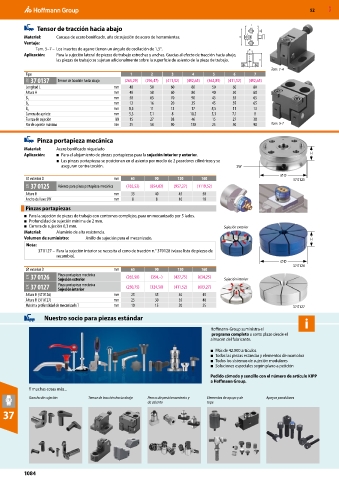

Page 1084 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tensor de tracción hacia abajo B3
Material: Carcasa de acero bonificado, uña de sujeción de acero de herramientas. B1
Ventaja:
Tam. 5–7 – Los insertos de agarre tienen un ángulo de oscilación de 1,5°. B2
Aplicación: Para la sujeción lateral de piezas de trabajo estrechas y anchas. Gracias al efecto de tracción hacia abajo,
las piezas de trabajo se sujetan adicionalmente sobre la superficie de asiento de la pieza de trabajo. H
Tam. 1-4
Tipo 1 2 3 4 5 6 7
37K 37 0137 Tensor de tracción hacia abajo (263,29) (296,47) (411,52) (492,65) (362,85) (411,52) (492,65)
Longitud L mm 40 50 60 80 50 60 80
Altura H mm 40 50 60 80 40 50 60
B 1 mm 50 65 70 90 45 55 65
B 2 mm 12 16 20 25 45 55 65
B 3 mm 8,5 11 13 17 8,5 11 13
Carrera de apriete mm 5,3 7,1 8 10,2 5,3 7,1 8
Fuerza de sujeción kN 15 27 38 46 15 27 38
Par de apriete máximo Nm 25 50 90 130 25 50 90 Tam. 5-7

Pinza portapieza mecánica
Material: Acero bonificado niquelado
Aplicación: ■ Para el alojamiento de pinzas portapiezas para la sujeción interior y exterior. H
■ Las pinzas portapiezas se posicionan en el asiento por medio de 2 pasadores cilíndricos y se
aseguran contra torsión. SW
⌀ D
⌀ exterior D mm 65 90 120 160 37 0125
37K 37 0125 Asiento para pinza portapieza mecánica (765,52) (854,02) (957,27) (1119,52)
Altura H mm 35 40 45 50
Ancho de llave SW mm 8 8 10 10
Pinzas portapiezas
■ Para la sujeción de piezas de trabajo con contornos complejos, para un mecanizado por 5 lados.
■ Profundidad de sujeción mínima de 2 mm.
■ Carrera de sujeción 0,3 mm. Sujeción exterior
Material: Aluminio de alta resistencia.
Volumen de suministro: Anillo de sujeción para el mecanizado. H
Nota:
37 0127 – Para la sujeción interior se necesita el cono de tracción n.° 370128 (véase lista de piezas de
recambio).
⌀ D
37 0126
⌀ exterior D mm 65 90 120 160
37K 37 0126 Pinza portapieza mecánica (265,50) (354,–) (427,75) (634,25) Sujeción interior
Sujeción exterior
37K 37 0127 Pinza portapieza mecánica (250,75) (324,50) (411,52) (603,27)
Sujeción interior
Altura H (37 0126) mm 25 35 40 45
Altura H (37 0127) mm 25 30 35 40
Máxima profundidad de mecanizado T mm 10 15 20 25 37 0127

Nuestro socio para piezas estándar

Hoffmann-Group suministra el
programa completo a corto plazo desde el
almacén del fabricante.
■ Más de 42.000 artículos
■ Todas las piezas estándar y elementos de maniobra
■ Todos los sistemas de sujeción modulares
■ Soluciones especiales según plano a petición
Pedido cómodo y sencillo con el número de artículo KIPP
a Hoffmann Group.
Y muchas cosas más. . .
Gancho de sujeción Tensor de tracción hacia abajo Pernos de posicionamiento y Elementos de apoyo y de Apoyos pendulares
de asiento tope
