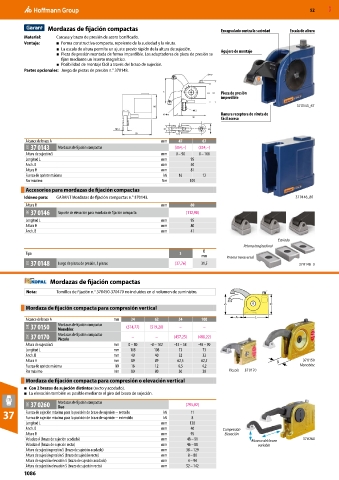

52 MXD

Mordazas de fijación compactas Encapsulado contra la suciedad Escala de altura
Material: Carcasa y brazo de presión de acero bonificado.
Ventaja: ■ Forma constructiva compacta, repelente de la suciedad y la viruta.
■ La escala de altura permite un ajuste previo rápido de la altura de sujeción. Agujero de montaje
■ Pieza de presión montada de forma imperdible. Los adaptadores de pieza de presión se
fijan mediante un inserto magnético.
■ Posibilidad de montaje fácil a través del brazo de sujeción.
Partes opcionales: Juego de piezas de presión n.° 370148.
Sw10

S
81 91 Pieza de presión
imperdible
80 37 0143_67
M12
40 Nm A Ranura receptora de viruta de
99 fácil acceso
M12 28 15 40
99 12
Alcance de brazo A mm 47 67
31K 37 0143 Mordazas de fijación compactas (354,–) (354,–)
Altura de sujeción S mm 0 – 90 0 – 100
Longitud L mm 95
Anch. B mm 40
Altura H mm 81
Fuerza de apriete máxima kN 16 12
Par máximo Nm 105
Accesorios para mordazas de fijación compactas
Idóneo para: GARANT Mordazas de fijación compactas n.° 370143. 37 0146_80
Altura H mm 80
31K 37 0146 Soporte de elevación para mordaza de fijación compacta (112,98)
Longitud L mm 95
Altura H mm 80
Anch. B mm 41
Estriado
Prisma longitudinal
B
Tipo 3
mm Prisma transversal
31K 37 0148 Juego de piezas de presión, 3 piezas (37,76) 31,5 37 0148_3

Mordazas de fijación compactas
Nota: Tornillos de fijación n.° 370450-370470 no incluidos en el volumen de suministro.

S H
Mordaza de fijación compacta para compresión vertical

Alcance de brazo A mm 34 62 54 100 A L
39K 37 0150 Mordazas de fijación compactas (514,77) (519,20) – –
Monobloc
39K 37 0170 Mordazas de fijación compactas – – (457,25) (488,22)
Piccolo
Altura de sujeción S mm 0 – 80 -8 – 102 -15 – 58 -40 – 90
Longitud L mm 108 108 73 73
Anch. B mm 40 40 32 32
Altura H mm 89 89 62,5 62,5 B 37 0150
Fuerza de apriete máxima kN 16 12 6,5 4,2 Monobloc
Par máximo Nm 80 80 30 30 Piccolo 37 0170
Mordaza de fijación compacta para compresión o elevación vertical
■ Con 2 brazos de sujeción distintos (recto y acodado).
■ La elevación también es posible mediante el giro del brazo de sujeción.
39K 37 0260 Mordazas de fijación compactas (795,02)
Duo
37 Fuerza de sujeción máxima para la posición de brazo de sujeción − retraído kN 11
8
Fuerza de sujeción máxima para la posición de brazo de sujeción − extendido
kN
Longitud L mm 120
Anch. B mm 40 Compresión
Altura H mm 95 Elevación
Voladizo A (brazo de sujeción acodado) mm 48 – 91 Alcance del brazo 37 0260
Voladizo A (brazo de sujeción recto) mm 46 – 88 variable
Altura de sujeción presión S (brazo de sujeción acodado) mm 38 – 129
Altura de sujeción presión S (brazo de sujeción recto) mm 0 – 80
Altura de sujeción elevación S (brazo de sujeción acodado) mm 4 – 94
Altura de sujeción elevación S (brazo de sujeción recto) mm 52 – 142
1086
