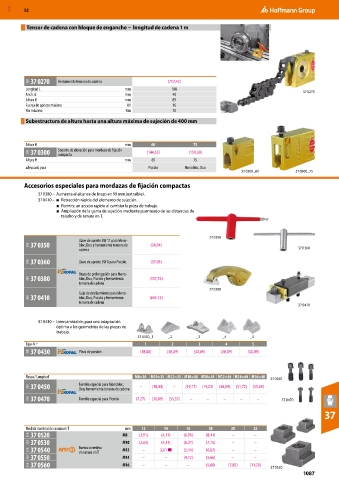

Page 1087 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Tensor de cadena con bloque de enganche − longitud de cadena 1 m

39K 37 0270 Herramienta tensora de cadena (712,42)
Longitud L mm 108 37 0270
Anch. B mm 40
Altura H mm 89
Fuerza de apriete máxima kN 16
Par máximo Nm 70
Subestructura de altura hasta una altura máxima de sujeción de 400 mm

Altura H mm 60 75
39K 37 0300 Soporte de elevación para mordaza de fijación (144,55) (159,30)
compacta
Altura H mm 60 75
adecuado para Piccolo Monobloc, Duo
37 0300_60 37 0300_75

Accesorios especiales para mordazas de fijación compactas
37 0380 – Aumenta el alcance de brazo en 99 mm (extraíble).
37 0410 – ■ Retracción rápida del elemento de sujeción.
■ Permite un acceso rápido al cambiar la pieza de trabajo.
■ Ampliación de la gama de sujeción mediante puenteado de las distancias de
taladro y de ranura en T.

37 0350
Llave de apriete SW 11 para Mono-
39K 37 0350 bloc, Duo y herramienta tensora de (38,94)
cadena 37 0360
39K 37 0360 Llave de apriete SW 8 para Piccolo. (37,03)

Brazo de prolongación para Mono-
39K 37 0380 bloc, Duo, Piccolo y herramienta (137,76)
tensora de cadena
37 0380
Guía de deslizamiento para Mono-
39K 37 0410 bloc, Duo, Piccolo y herramienta (663,75)
tensora de cadena
37 0410

37 0430 – Intercambiable, para una adaptación
óptima a las geometrías de las piezas de
trabajo.
37 0430_1 _2 _3 _4 _5
Tipo-N.º 1 2 3 4 5
39K 37 0430 Pieza de presión (18,88) (30,09) (30,09) (30,09) (30,09)

Rosca / Longitud M8×30 M10×35 M12×35 M10×40 M10×45 M12×36 M14×40 M16×40 37 0450
39K 37 0450 Tornillo especial para Monobloc, – (18,44) – (19,17) (19,03) (30,09) (31,72) (35,69)
Duo, herramienta tensora de cadena
39K 37 0470 Tornillo especial para Piccolo (7,27) (30,09) (33,33) – – – – – 37 0470

37

Medida nominal de ranura en T mm 12 14 16 18 20 22
35A 37 0520 M8 (3,91) (4,31) (6,96) (8,41) – –
35A 37 0530 M10 (2,63) (4,31) (6,27) (7,15) – –
35A 37 0540 Tuerca corredera M12 – 3,61 ■ (5,14) (6,62) – –
en ranura en T
35A 37 0550 M14 – – (4,72) (5,66) – –
35A 37 0560 M16 – – – (5,68) (7,82) (11,28) 37 0520
1087
