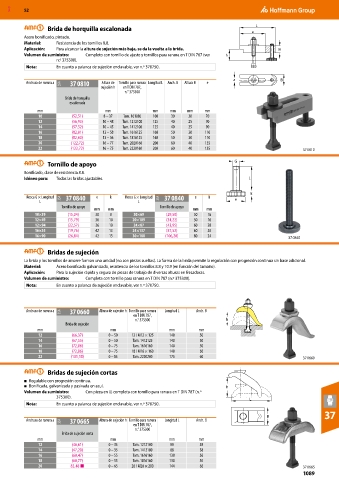

Page 1089 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Brida de horquilla escalonada
Acero bonificado, pintado.
Material: Resistencia de los tornillos 8,8.
Aplicación: Para alcanzar la altura de sujeción más baja, se da la vuelta a la brida.
Volumen de suministro: Completo con tornillo de ajuste y tornillos para ranura en T DIN 787 (ver
n.º 375300).
Nota: En cuanto a palanca de sujeción enclavable, ver n.º 370750.

Anchura de ranura a 35A 37 0810 Altura de Tornillo para ranura Longitud L Anch. B Altura H e
sujeción h en T DIN 787,
n.° 375300
Brida de horquilla
escalonada
mm mm mm mm mm mm
10 (52,51) 8 – 37 Tam. 101080 100 30 20 70
12 (56,93) 10 – 48 Tam. 1212100 125 40 25 90
14 (57,52) 10 – 45 Tam. 1412100 125 40 25 90
16 (82,01) 13 – 58 Tam. 1616125 160 50 30 110
18 (82,60) 13 – 56 Tam. 1816125 160 50 30 110
20 (122,72) 16 – 77 Tam. 2020160 200 60 40 135
22 (122,72) 16 – 75 Tam. 2220160 200 60 40 135 37 0810

Tornillo de apoyo
Bonificado, clase de resistencia 8.8.
Idóneo para: Todas las bridas ajustables.

Rosca G × Longitud 35A 37 0840 e k Rosca G × Longitud 35A 37 0840 e k
L L
Tornillo de apoyo Tornillo de apoyo
mm mm mm mm
10×39 (15,04) 30 8 20×69 (29,50) 50 16
12×49 (15,79) 36 10 20×109 (34,22) 50 16
12×94 (22,57) 36 10 24×87 (43,95) 60 20
16×55 (19,76) 42 13 24×137 (57,52) 60 20
16×90 (26,84) 42 13 30×180 (106,20) 80 24 37 0840

Bridas de sujeción

La brida y los tornillos de amarre forman una unidad (no son piezas sueltas). La forma de la brida permite la regulación con progresión continua sin base adicional.
Material: Acero bonificado galvanizado, resistencia de los tornillos 8.8 y 10.9 (en función del tamaño).
Aplicación: Para la sujeción rápida y segura de piezas de trabajo de diversas alturas en fresadoras.
Volumen de suministro: Completa con tornillo para ranura en T DIN 787 (n.º 375300).
Nota: En cuanto a palanca de sujeción enclavable, ver n.º 370750.

Anchura de ranura a 35A 37 0660 Altura de sujeción h Tornillo para ranura Longitud L Anch. B
en T DIN 787,
n.° 375300 h
Brida de sujeción
mm mm mm mm
12 (66,37) 0 – 50 12 / M12 × 125 140 50
14 (67,55) 0 – 50 Tam. 1412125 140 50
16 (72,86) 0 – 75 Tam. 1616160 140 50
18 (72,86) 0 – 75 18 / M16 × 160 140 50
22 (101,18) 0 – 85 Tam. 2220200 175 60 37 0660

Bridas de sujeción cortas
■ Regulable con progresión continua.
■ Bonificada, galvanizada y pasivada en azul. h
Volumen de suministro: Con pieza en U, completa con tornillo para ranura en T DIN 787 (n.º
375300). L
Nota: En cuanto a palanca de sujeción enclavable, ver n.º 370750.

B 37
Anchura de ranura a 35A 37 0665 Altura de sujeción h Tornillo para ranura Longitud L Anch. B
en T DIN 787,
n.° 375300
Brida de sujeción corta
mm mm mm mm
12 (46,61) 0 – 35 Tam. 1212100 88 38
14 (47,20) 0 – 35 Tam. 1412100 88 38
16 (60,47) 0 – 55 Tam. 1616160 130 56
18 (60,77) 0 – 55 Tam. 1816160 130 56
20 83,48 ■ 0 – 65 20 / M20 × 200 144 66 37 0665
1089
