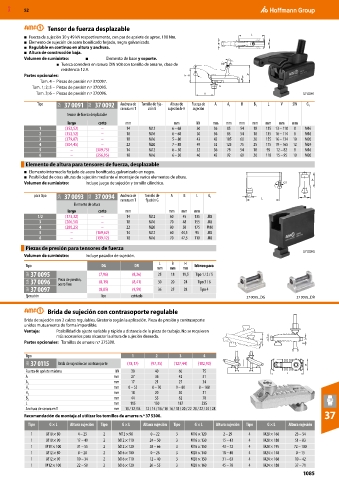

MXD 52

Tensor de fuerza desplazable
L
■ Fuerza de sujeción 30 y 49 kN respectivamente, con par de apriete de aprox. 100 Nm.
■ Elemento de sujeción de acero bonificado forjado, negro galvanizado. B1 B
■ Regulable en continuo en altura y anchura.
■ Altura de construcción baja.
Volumen de suministro: ■ Elemento de base y soporte.
■ Tuerca corredera en ranura DIN 508 con tornillo de amarre, clase de
resistencia 12.9.
Partes opcionales:
Tam. 4 – Piezas de presión n.º 370097.
Tam. 1; 2; 5 – Piezas de presión n.º 370095.
Tam. 3; 6 – Piezas de presión n.º 370096. 37 0091

Tipo 35A 37 0091 35A 37 0092 Anchura de Tornillo de fija- Altura de Fuerza de A A 1 B B 1 L V SW G 1
ranura en T ción G sujeción h-H sujeción
Tensor de fuerza desplazable
largo corto mm mm kN mm mm mm mm mm mm mm
1 (352,52) – 14 M12 6 – 68 30 36 85 54 18 135 13 – 110 8 M16
2 (352,52) – 18 M16 6 – 68 30 36 85 54 18 135 16 – 114 8 M16
3 (379,07) – 18 M16 5 – 80 43 42 105 60 20 155 16 – 134 10 M20
4 (504,45) – 22 M20 7 – 88 49 52 125 75 25 175 19 – 165 12 M24
5 – (309,75) 14 M12 6 – 50 32 36 78 54 18 95 12 – 82 8 M16
6 – (356,95) 18 M16 6 – 50 40 42 92 60 20 110 15 – 95 10 M20
Elemento de altura para tensores de fuerza, desplazable
■ Elemento intermedio forjado de acero bonificado, galvanizado en negro.
■ Posibilidad de otras alturas de sujeción mediante el montaje de varios elementos de altura. A
Volumen de suministro: Incluye juego de sujeción y tornillo cilíndrico. G1
para tipo 35A 37 0093 35A 37 0094 Anchura de Tornillo de A B L G 1 G B
ranura en T fijación G L
Elemento de altura
largo corto mm mm mm mm
1/2 (173,32) – 14 M12 60 45 135 M8
3 (206,50) – 18 M16 70 48 155 M8
4 (280,25) – 22 M20 80 58 175 M10
5 – (169,62) 14 M12 60 44,5 95 M8
6 – (199,12) 18 M16 70 47,5 110 M8
Piezas de presión para tensores de fuerza
37 0093
Volumen de suministro: Incluye pasador de sujeción.
L B H
Tipo DG DR Idóneo para
mm mm mm
35A 37 0095 (7,96) (8,26) 25 18 19,5 Tipo 1 / 2 / 5
35A 37 0096 Pieza de presión, (8,19) (8,41) 30 20 24 Tipo 3 / 6
acero fino
35A 37 0097 (8,85) (9,59) 36 25 28 Tipo 4
Ejecución liso estriado 37 0095_DG 37 0095_DR

Brida de sujeción con contrasoporte regulable
Brida de sujeción con 2 calzos regulables. Giratorio según la aplicación. Pieza de presión y contrasoporte
unidos mutuamente de forma imperdible.
Ventaja: Posibilidad de ajuste variable y rápido a distancia de la pieza de trabajo. No se requieren
más accesorios para alcanzar la altura de sujeción deseada. A
H1 A2
Partes opcionales: Tornillos de amarre n.º 375300. H2
A
Tipo 1 2 3 4
35A 37 0115 Brida de sujeción con contrasoporte (78,17) (97,35) (127,44) (182,90) B2
Fuerza de apriete máxima kN 30 40 60 75
L
A mm 27 36 42 51
A 2 mm 17 21 27 34
H 1 mm 0 – 55 0 – 70 0 – 80 0 – 100
H 2 mm 18 20 30 31
B 2 mm 44 55 62 70
L mm 115 150 187 235
Anchura de ranura en T mm 10 / 12 /14 12 / 14 / 16 / 18 16 / 18 / 20 / 22 20 / 22 / 24 / 28
Recomendación de montaje al utilizar los tornillos de amarre n.º 37 5300. 37
Tipo G × L Altura sujeción Tipo G × L Altura sujeción Tipo G × L Altura sujeción Tipo G × L Altura sujeción

1 M10 × 80 4 – 25 2 M12 × 90 0 – 22 3 M16 × 120 2 – 29 4 M20 × 160 23 – 54
1 M10 × 90 17 – 40 2 M12 × 110 24 – 50 3 M16 × 130 15 – 43 4 M20 × 180 51 – 83
1 M10 × 100 31 – 55 2 M12 × 120 38 – 66 3 M16 × 150 43 – 72 4 M20 × 195 72 – 100
1 M12 × 80 0 – 20 2 M16 × 100 0 – 26 3 M20 × 140 18 – 48 4 M24 × 140 0 – 15
1 M12 × 90 10 – 34 2 M16 × 110 12 – 40 3 M20 × 150 31 – 63 4 M24 × 160 10 – 42
1 M12 × 100 22 – 50 2 M16 × 120 26 – 55 3 M20 × 160 45 – 78 4 M24 × 180 37 – 71
1085
