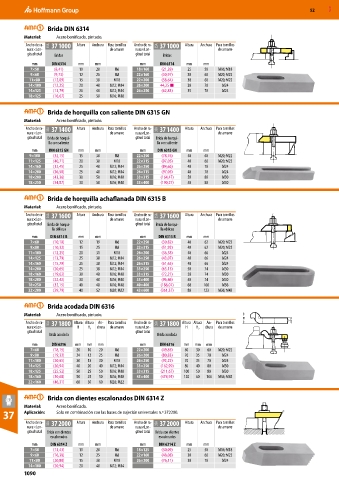

52 MXD

Brida DIN 6314
Material: Acero bonificado, pintado.
Ancho de ra- 35A 37 1000 Altura Anchura Para tornillos Ancho de ra- 35A 37 1000 Altura Anchura Para tornillos
nura×Lon- de amarre nura×Lon- de amarre
gitud total Bridas gitud total Bridas

mm DIN 6314 mm mm mm DIN 6314 mm mm
7×50 (8,41) 10 20 M6 18×160 (21,39) 25 50 M16; M18
9×60 (9,73) 12 25 M8 22×160 (30,97) 30 60 M20; M22
11×80 (12,09) 15 30 M10 22×200 (38,64) 30 60 M20; M22
14×100 (12,25) 20 40 M12; M14 26×200 44,25 ■ 30 70 M24
14×125 (13,79) 20 40 M12; M14 26×250 (62,83) 35 70 M24
18×125 (16,67) 25 50 M16; M18

Brida de horquilla con saliente DIN 6315 GN
Material: Acero bonificado, pintado.
Ancho de ra- 35A 37 1400 Altura Anchura Para tornillos Ancho de ra- 35A 37 1400 Altura Anchura Para tornillos
nura×Lon- de amarre nura×Lon- de amarre
gitud total Brida de horqui- gitud total Brida de horqui-
lla con saliente lla con saliente
mm DIN 6315 GN mm mm mm DIN 6315 GN mm mm
9×100 (32,15) 15 30 M8 22×250 (78,76) 40 60 M20; M22
11×125 (40,71) 20 30 M10 22×315 (97,05) 40 60 M20; M22
14×160 (32,45) 25 40 M12; M14 26×250 (84,66) 40 70 M24
14×200 (36,58) 25 40 M12; M14 26×315 (97,05) 40 70 M24
18×200 (43,36) 30 50 M16; M18 33×315 (164,47) 50 80 M30
18×250 (54,87) 30 50 M16; M18 33×400 (190,27) 50 80 M30

Brida de horquilla achaflanada DIN 6315 B
Material: Acero bonificado, pintado.
Ancho de ra- 35A 37 1600 Altura Anchura Para tornillos Ancho de ra- 35A 37 1600 Altura Anchura Para tornillos
nura×Lon- de amarre nura×Lon- de amarre
gitud total Brida de horqui- gitud total Brida de horqui-
lla oblicua lla oblicua
mm DIN 6315 B mm mm mm DIN 6315 B mm mm
7×60 (10,18) 12 19 M6 22×250 (39,82) 40 62 M20; M22
9×80 (10,32) 15 25 M8 22×315 (51,92) 40 62 M20; M22
11×100 (12,25) 20 31 M10 26×200 (36,58) 40 66 M24
14×125 (13,79) 25 38 M12; M14 26×250 (43,07) 40 66 M24
14×160 (15,79) 25 38 M12; M14 26×315 (61,65) 40 66 M24
14×200 (20,65) 25 38 M12; M14 33×250 (63,13) 50 74 M30
18×160 (19,62) 30 48 M16; M18 33×315 (72,27) 50 74 M30
18×200 (22,42) 30 48 M16; M18 33×400 (96,46) 50 74 M30
18×250 (32,15) 40 48 M16; M18 40×400 (188,07) 60 100 M36
22×200 (29,79) 40 52 M20; M22 43×600 (361,37) 80 123 M36; M42

Brida acodada DIN 6316
Material: Acero bonificado, pintado.
Ancho de ra- 35A 37 1800 Altura Altura An- Para tornillos Ancho de ra- 35A 37 1800 Altura Altura An- Para tornillos
nura×Lon- H H 2 chura de amarre nura×Lon- H H 2 chura de amarre
gitud total gitud total
Brida acodada Brida acodada
mm DIN 6316 mm mm mm mm DIN 6316 mm mm mm
7×60 (18,15) 20 10 20 M6 22×200 (49,85) 60 30 60 M20; M22
9×80 (19,33) 24 12 25 M8 26×200 (80,83) 70 35 70 M24
11×100 (20,65) 30 15 30 M10 26×250 (93,22) 70 35 70 M24
14×125 (20,94) 40 20 40 M12; M14 33×250 (162,99) 80 40 80 M30
18×125 (25,52) 50 25 50 M16; M18 33×315 (211,67) 100 50 80 M30
18×160 (30,68) 50 25 50 M16; M18 43×400 (474,95) 120 60 100 M36; M42
22×160 (46,31) 60 30 60 M20; M22

Brida con dientes escalonados DIN 6314 Z
Material: Acero bonificado.
37 Aplicación: Solo en combinación con las bases de sujeción universales n.º 372200.
Ancho de ra- 35A 37 2000 Altura Anchura Para tornillos Ancho de ra- 35A 37 2000 Altura Anchura Para tornillos
nura×Lon- de amarre nura×Lon- de amarre
gitud total Brida con dientes gitud total Brida con dientes
escalonados escalonados
mm DIN 6314 Z mm mm mm DIN 6314 Z mm mm
7×50 (13,43) 10 20 M6 18×125 (30,09) 25 50 M16; M18
9×60 (16,38) 12 25 M8 22×160 (48,08) 30 60 M20; M22
11×80 (20,80) 15 30 M10 26×200 (76,11) 30 70 M24
14×100 (20,94) 20 40 M12; M14

1090
