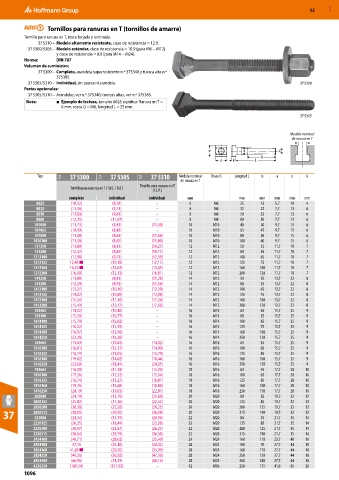

Page 1096 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tornillos para ranuras en T (tornillos de amarre)
Tornillo para ranura en T, rosca forjada y laminada.
37 5310 – Modelo altamente resistente, clase de resistencia = 12.9.
37 5300/5305 – Modelo estándar, clase de resistencia = 10.9 (para M6 − M12)
y clase de resistencia = 8.8 (para M14 − M24).
Norma: DIN 787
Volumen de suministro:
37 5300 – Completo, arandela superresistente n.º 375340 y tuerca alta n.º
375385.
37 5305/5310 – Individual, sin tuerca ni arandela. 37 5300
Partes opcionales:
37 5305/5310 – Arandelas, ver n.º 375340; tuercas altas, ver n.º 375385.
Nota: ■ Ejemplo de lectura, tamaño 6625 significa: Ranura en T =
6 mm, rosca G = M6, longitud L = 25 mm.
37 5305

Medida nominal
de ranura en T

Tipo 35A 37 5300 35A 37 5305 35A 37 5310 Medida nominal Rosca G Longitud L b a e k
de ranura en T
Tornillo para ranuras en T
Tornillo para ranuras en T (10.9. / 8.8.)
(12.9.)
completo individual individual mm mm mm mm mm mm
6625 (10,32) (8,78) – 6 M6 25 15 5,7 10 4
8832 (11,36) (9,73) – 8 M8 32 22 7,7 13 6
8850 (11,80) (9,81) – 8 M8 50 35 7,7 13 6
8880 (12,25) (11,07) – 8 M8 80 50 7,7 13 6
101040 (11,73) (8,41) (11,50) 10 M10 40 30 9,7 15 6
101063 (10,99) (8,48) – 10 M10 63 45 9,7 15 6
101080 (11,28) (8,63) (11,66) 10 M10 80 50 9,7 15 6
1010100 (11,58) (8,85) (11,80) 10 M10 100 60 9,7 15 6
121250 (11,80) (8,41) (10,25) 12 M12 50 35 11,7 18 7
121280 (12,32) (8,85) (10,77) 12 M12 80 55 11,7 18 7
1212100 (12,98) (9,73) (12,39) 12 M12 100 65 11,7 18 7
1212125 13,43 ■ (10,18) (12,17) 12 M12 125 75 11,7 18 7
1212160 16,22 ■ (12,02) (15,63) 12 M12 160 100 11,7 18 7
1212200 (16,08) (12,32) (16,81) 12 M12 200 120 11,7 18 7
141250 (11,80) (8,41) (11,28) 14 M12 50 35 13,7 22 8
141280 (12,39) (8,92) (11,36) 14 M12 80 55 13,7 22 8
1412100 (13,27) (10,10) (12,39) 14 M12 100 65 13,7 22 8
1412125 (14,02) (10,69) (12,98) 14 M12 125 75 13,7 22 8
1412160 (15,34) (11,36) (17,26) 14 M12 160 100 13,7 22 8
1412200 (15,49) (12,17) (17,56) 14 M12 200 120 13,7 22 8
161463 (14,02) (10,40) – 16 M14 63 45 15,7 25 9
161480 (15,20) (10,77) – 16 M14 80 55 15,7 25 9
1614100 (15,79) (12,02) – 16 M14 100 65 15,7 25 9
1614125 (16,22) (12,39) – 16 M14 125 75 15,7 25 9
1614160 (16,97) (12,98) – 16 M14 160 100 15,7 25 9
1614250 (22,28) (16,38) – 16 M14 250 120 15,7 25 9
161663 (15,63) (10,84) (14,02) 16 M16 63 45 15,7 25 9
1616100 (16,81) (12,17) (14,90) 16 M16 100 65 15,7 25 9
1616125 (18,74) (13,05) (15,79) 16 M16 125 85 15,7 25 9
1616160 (19,62) (14,02) (18,44) 16 M16 160 100 15,7 25 9
1616250 (23,60) (18,44) (24,05) 16 M16 250 150 15,7 25 9
181663 (16,08) (11,58) (15,20) 18 M16 63 45 17,7 28 10
1816100 (17,26) (12,32) (15,34) 18 M16 100 65 17,7 28 10
1816125 (18,74) (13,27) (16,81) 18 M16 125 85 17,7 28 10
1816160 (19,76) (14,68) (18,88) 18 M16 160 100 17,7 28 10
1816250 (24,19) (19,03) (22,87) 18 M16 250 150 17,7 28 10
202080 (24,19) (15,79) (21,69) 20 M20 80 55 19,7 32 12
2020125 (25,82) (17,26) (22,42) 20 M20 125 85 19,7 32 12
2020200 (30,38) (22,28) (26,25) 20 M20 200 125 19,7 32 12
37 2020315 (38,05) (29,50) (36,58) 20 M20 315 190 19,7 32 12
(15,79)
22
(20,94)
80
M20
35
21,7
55
(24,34)
222080
14
2220125 (26,25) (18,44) (22,28) 22 M20 125 85 21,7 35 14
2220200 (30,97) (22,87) (26,25) 22 M20 200 125 21,7 35 14
2220315 (38,64) (29,79) (36,58) 22 M20 315 190 21,7 35 14
2424160 (40,71) (28,02) (35,40) 24 M24 160 110 23,7 40 16
2824100 37,76 (24,48) (28,02) 28 M24 100 70 27,7 44 18
2824160 41,89 ■ (29,20) (35,99) 28 M24 160 110 27,7 44 18
2824250 (49,26) (36,58) (47,20) 28 M24 250 150 27,7 44 18
2824400 (66,96) (53,39) (68,14) 28 M24 400 240 27,7 44 18
4236250 (189,54) (151,92) – 42 M36 250 175 41,6 65 26
