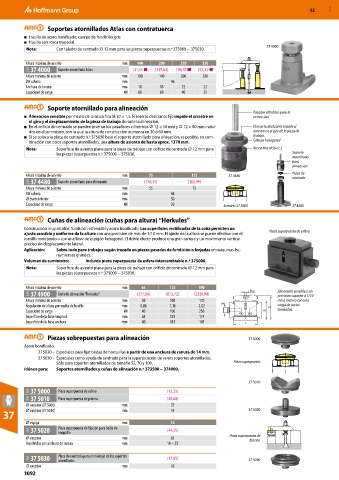

Soportes atornillados Atlas con contratuerca
■ Husillo de acero bonificado; cuerpo de fundición gris.
■ Husillo con rosca trapecial.
37 4000
Nota: Con taladro de centrado ⌀ 12 mm para las piezas superpuestas n.º 375000 − 375030.
Altura máxima de asiento mm 140 200 320 550
35A 37 4000 Soporte atornillado Atlas 111,51 ■ (139,83) 194,70 ■ 227,15 ■
Altura mínima de asiento mm 100 140 200 320
SW cabeza mm 46
Anchura de ranura mm 18 18 22 22
Capacidad de carga kN 60 60 40 25

Soporte atornillado para alineación
Pasador cilíndrico para la
■ Alineación sensible por medio de la rosca fina M 30 × 1,5. El inserto deslizante fijo impide el arrastre en extracción.
el giro y el desplazamiento de la pieza de trabajo durante la alineación.
■ En el orificio de centrado se pueden insertar los pasadores cilíndricos ⌀ 12 × 50 mm y ⌀ 12 × 80 mm inclui- El inserto deslizante impide el
dos en el suministro, con lo que la altura de construcción aumenta en 30 ó 60 mm. arrastre en el giro de la pieza de
■ Si se coloca la placa de centrado n.º 375030 bajo el soporte atornillado para alineación, es posible, en com- trabajo.
binación con otros soportes atornillados, una altura de asiento de hasta aprox. 1370 mm. Cabeza hexagonal
Nota: Superficie de asiento plana para la pieza de trabajo con orificio de centrado ⌀ 12 mm para Rosca fina M30×1,5
las piezas superpuestas n.º 375000 − 375030. Soporte
atornillado
para
alineación
Altura máxima de asiento mm 75 115 37 4480 Placa de
centrado
35A 37 4480 Soporte atornillado para alineación (156,35) (162,99)
Altura mínima de asiento mm 55 75
SW cabeza mm 46
⌀ parte inferior mm 50
Capacidad de carga kN 30 Armario 37 5000 37 4480

Cuñas de alineación (cuñas para altura) “Herkules”

Construcción muy estable; fundición esferoidal y acero bonificado. Las superficies rectificadas de la cuña permiten un
ajuste sensible y uniforme de la altura con una precisión de más de 1/10 mm. El ajuste de la altura se puede efectuar por el Pieza superpuesta de esfera
tornillo moleteado o con una llave de espigón hexagonal. El doble efecto produce una gran carrera y un movimiento vertical
preciso sin desplazamiento lateral.
Aplicación: Sobre todo para trabajos según trazado en piezas pesadas de fundición o forjadas en máquinas-he-
rramientas grandes.
Volumen de suministro: Incluida pieza superpuesta de esfera intercambiable n.º 375000.
Nota: Superficie de asiento plana para la pieza de trabajo con orificio de centrado ⌀ 12 mm para
las piezas superpuestas n.º 375000 − 375030.

Altura máxima de asiento mm 63 125 190 Ø12
35A 37 4900 Cuña de alineación ”Herkules” (377,60) (812,72) (2126,94) Alineación sensible (con
precisión superior a 1/10
Altura mínima de asiento mm 50 100 170 mm), incluso con una
Regulación de altura por vuelta de husillo mm 0,86 1,16 2,02 SW H1 carga de varias
Capacidad de carga kN 40 100 250 H2 toneladas.
Superficie de la base longitud mm 63 125 175
Superficie de la base anchura mm 40 115 145 L

Piezas sobrepuestas para alineación 37 5000

Acero bonificado.
37 5020 – Especiales para fijar bridas de horquillas a partir de una anchura de ranura de 14 mm.
37 5030 – Especiales como ayuda de centrado para la superposición de varios soportes atornillados.
Sólo para soportes atornillados de tamaño 52, 70 y 100. Pieza superpuesta
Idóneo para: Soportes atornillados y cuñas de alineación n.º 373500 − 374900.

37 5010

35A 37 5000 Pieza superpuesta de esfera (12,25)
35A 37 5010 Pieza superpuesta de prisma (30,68)
⌀ exterior (37 5000) mm 37
37 ⌀ exterior (37 5010) mm 45 37 5020
⌀ espiga mm 14
35A 37 5020 Pieza superpuesta de fijación para brida de (44,25)
horquilla
⌀ exterior mm 63 Pieza superpuesta de
fijación
Para bridas con anchura de ranura mm 14 − 22
35A 37 5030 Placa de centrado para el montaje de los soportes (17,85) 37 5030
atornillados
⌀ exterior mm 45
