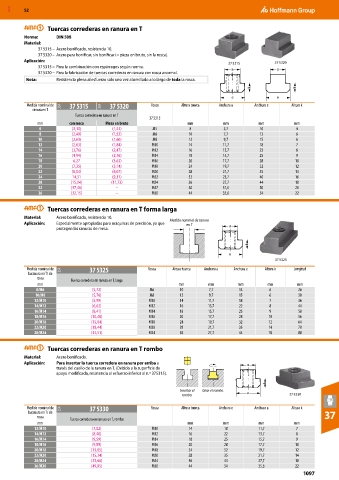

Page 1097 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Tuercas correderas en ranura en T
Norma: DIN 508
Material:
37 5315 – Acero bonificado, resistencia 10.
37 5320 – Acero para bonificar, sin bonificar (= pieza en bruto, sin la rosca).
Aplicación: 37 5315 37 5320
37 5315 – Para la combinación con espárragos según norma. a a
37 5320 – Para la fabricación de tuercas correderas en ranura con rosca anormal.
Nota: Resistencia plena al esfuerzo sólo una vez atornillado a lo largo de toda la rosca.
k k
e e
Medida nominal de 35A 37 5315 35A 37 5320 Rosca Altura tuerca Anchura a Anchura e Altura k
ranura en T
Tuerca corredera en ranura en T
37 5315
mm con rosca Pieza en bruto mm mm mm mm
6 (3,10) (1,52) M5 8 5,7 10 4
8 (2,49) (1,52) M6 10 7,7 13 6
10 (2,63) (1,60) M8 12 9,7 15 6
12 (2,63) (1,84) M10 14 11,7 18 7
14 (3,76) (2,47) M12 16 13,7 22 8
16 (4,94) (2,76) M14 18 15,7 25 9
18 6,27 (3,63) M16 20 17,7 28 10
20 (7,35) (5,14) M18 24 19,7 32 12
22 (8,04) (6,07) M20 28 21,7 35 14
24 14,31 (9,37) M22 32 23,7 40 16
28 (15,04) (11,73) M24 36 27,7 44 18
32 (37,46) – M27 40 31,6 50 20
36 (32,15) – M30 44 35,6 54 22

Tuercas correderas en ranura en T forma larga
Material: Acero bonificado, resistencia 10. Medida nominal de ranura
Aplicación: Especialmente apropiadas para máquinas de precisión, ya que en T a
protegen las ranuras de mesa.

k
e
37 5325
Medida nominal de 35A 37 5325 Rosca Altura tuerca Anchura a Anchura e Altura k Longitud
la ranura en T/ de
rosca Tuerca corredera en ranura en T, larga
mm mm mm mm mm mm
8/M6 (5,72) M6 10 7,7 13 6 26
10/M8 (5,76) M8 12 9,7 15 6 30
12/M10 (5,99) M10 14 11,7 18 7 36
14/M12 (6,62) M12 16 13,7 22 8 44
16/M14 (8,41) M14 18 15,7 25 9 50
18/M16 (10,48) M16 20 17,7 28 10 56
20/M18 (15,04) M18 24 19,7 32 12 64
22/M20 (18,44) M20 28 21,7 35 14 70
28/M24 (34,51) M24 36 27,7 44 18 88

Tuercas correderas en ranura en T rombo
Material: Acero bonificado.
Aplicación: Para insertar la tuerca corredera en ranura por arriba a a
través del cuello de la ranura en T. (Debido a la superficie de
apoyo modificada, resistencia al esfuerzo inferior al n.º 375315).

k
Insertar el Girar el rombo. e
rombo. 37 5330

Medida nominal de 35A 37 5330 Rosca Altura tuerca Anchura e Anchura a Altura k
la ranura en T/ de 37
rosca Tuerca corredera en ranura en T, rombo
mm mm mm mm mm
12/M10 (7,02) M10 14 18 11,7 7
14/M12 (8,48) M12 16 22 13,7 8
16/M14 (9,59) M14 18 25 15,7 9
18/M16 (9,89) M16 20 28 17,7 10
20/M18 (13,05) M18 24 32 19,7 12
22/M20 (15,34) M20 28 35 21,7 14
28/M24 (25,66) M24 36 44 27,7 18
36/M30 (49,85) M30 44 54 35,6 22
1097
