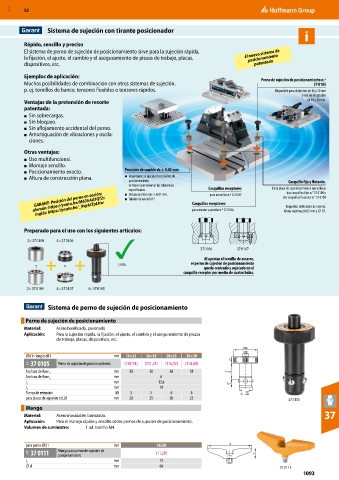

Page 1093 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Sistema de sujeción con tirante posicionador
i
Rápido, sencillo y preciso
El sistema de perno de sujeción de posicionamiento sirve para la sujeción rápida, El nuevo sistema de
la fijación, el ajuste, el cambio y el aseguramiento de piezas de trabajo, placas, posicionamiento
dispositivos, etc. patentado

Ejemplos de aplicación:
Muchas posibilidades de combinación con otros sistemas de sujeción, Perno de sujeción de posicionamiento n.º
37 0105
p. ej. tornillos de banco, tensores flexibles o tensores rápidos. Disponible para diámetros de 16 y 20 mm
y con las longitudes
Ventajas de la pretensión de resorte de 25 y 30 mm.
patentada:
■ Sin sobrecargas.
■ Sin bloqueo.
■ Sin aflojamiento accidental del perno.
■ Amortiguación de vibraciones y oscila-
ciones.

Otras ventajas:
■ Uso multifuncional.
■ Montaje sencillo.
■ Posicionamiento exacto. Precisión de cambio de ± 0,03 mm
■ Altura de construcción plana. ■ Importante: al ejecutar los taladros de
posicionamiento Casquillo fijo y flotante.
se tienen que observar las tolerancias
especificadas. Casquillos receptores En la placa de sujeción se tienen que colocar
dos casquillos fijos n.° 37 0108 y
GARANT- Posición del perno en acción:
■ Distancia entre ejes ± 0,01 mm,
para atornillar n.º 37 0107
alemán: https://youtu.be/M63hAd3Qf2s ■ Taladro de asiento H7. Casquillos receptores dos casquillos flotantes n.° 37 0109 .
inglés: https://youtu.be/_KvpkLTpLHw
Requisitos del taladro de asiento.
para montar a presión n.º 37 0106
Altura máxima±0,05 mm y ⌀ H7.
Preparado para el uso con los siguientes artículos:
✓ 37 0106 37 0107
2× 37 0108 4× 37 0106
Al apretar el tornillo de amarre,
y o Listo el perno de sujeción de posicionamiento
queda centrado y sujetado en el
casquillo receptor por medio de cuatro bolas.

2× 37 0109 4× 37 0107 4× 37 0105

Sistema de perno de sujeción de posicionamiento

Perno de sujeción de posicionamiento
Material: Acero bonificado, pavonado
Aplicación: Para la sujeción rápida, la fijación, el ajuste, el cambio y el aseguramiento de piezas
de trabajo, placas, dispositivos, etc.
SW1
SW2
⌀d1×longitud l1 mm 16×25 16×30 20×25 20×30
l3
31E 37 0105 Perno de sujeción de posicionamiento (109,74) (111,21) (116,52) (118,88)
Anchura de llave 1 mm 30 30 38 38 l1 +0,6
Anchura de llave 2 mm 6
l 2 mm 13,6 l2±1
l 3 mm 10
Fuerza de retención kN 5 5 6 6 d1 -0,05
-0,02
para placas de sujeción ±0,05 mm 20 25 20 25 37 0105
Mango
Material: Acero inoxidable, barnizado. 37
Aplicación: Para el manejo rápido y sencillo de los pernos de sujeción de posicionamiento.
Volumen de suministro: 1 ud. tornillo M4.

para perno ⌀d1 mm 16/20 d
31E 37 0111 Mango para perno de sujeción de (11,28) l2
posicionamiento
l 2 mm 15
⌀ d mm 60 37 0111
1093
