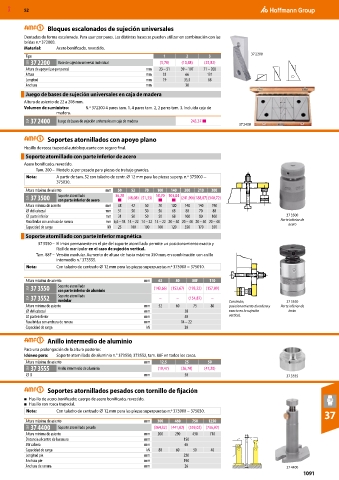

MXD 52

Bloques escalonados de sujeción universales
Dentadas de forma escalonada. Para usar por pares. Las distintas bases se pueden utilizar en combinación con las
bridas n.º 372000.
Material: Acero bonificado, revestido.
Tipo 1 2 3 37 2200
35A 37 2200 Base de sujeción universal individual (5,78) (10,48) (25,82)
Altura de apoyo (uso por pares) mm 23 – 51 39 – 107 71 – 208
Altura mm 33 66 131
Longitud mm 19 35,5 68
Anchura mm 30
Juego de bases de sujeción universales en caja de madera
Altura de asiento de 22 a 208 mm.
Volumen de suministro: N.º 372200 4 pares tam. 1, 4 pares tam. 2, 2 pares tam. 3. Incluida caja de
madera.
35A 37 2400 Juego de bases de sujeción universales en caja de madera 243,37 ■ 37 2400

Soportes atornillados con apoyo plano
Husillo de rosca trapecial autobloqueante con seguro final.
Soporte atornillado con parte inferior de acero
Acero bonificado, revestido.
Tam. 200 – Modelo súper pesado para piezas de trabajo grandes.
Nota: A partir de tam. 52 con taladro de centr. ⌀ 12 mm para las piezas superp. n.º 375000 −
375030.
Altura máxima de asiento mm 50 52 70 100 140 200 210 300
35A 37 3500 Soporte atornillado 36,28 (48,08) (51,33) 58,70 103,84 (241,90)(188,07)(340,72)
con parte inferior de acero
■
■
■
Altura mínima de asiento mm 38 42 50 70 100 140 140 190
⌀ del cabezal mm 31 50 50 50 68 80 70 80
⌀ parte inferior mm 31 50 50 50 68 100 80 100 37 3500
Para bridas con anchura de ranura mm 6,6 – 14 14 – 22 14 – 22 14 – 22 20 – 40 20 – 40 20 – 40 20 – 40 Parte inferior de
acero
Capacidad de carga kN 25 100 100 100 120 350 170 350
Soporte atornillado con parte inferior magnética
37 3550 – El imán permanente en el pie del soporte atornillado permite un posicionamiento exacto y
fácil de manipular en el caso de sujeción vertical.
Tam. 88F – Versión modular. Aumento de altura de hasta máximo 350 mm, en combinación con anillo
intermedio n.° 373555.
Nota: Con taladro de centrado ⌀ 12 mm para las piezas superpuestas n.º 375000 − 375010.
Altura máxima de asiento mm 62 80 88F 110
35A 37 3550 Soporte atornillado (143,66) (152,67) (193,22) (157,09)
con parte inferior de aluminio
35A 37 3552 Soporte atornillado – – (154,87) – Con imán; 37 3550
modular
Altura mínima de asiento mm 52 60 75 80 posicionamiento duradero y Parte inferior de
⌀ del cabezal mm 50 exacto en la sujeción imán
⌀ parte inferior mm 50 vertical.
Para bridas con anchura de ranura mm 14 – 22
Capacidad de carga kN 30

Anillo intermedio de aluminio
Para una prolongación de la altura posterior.
Idóneo para: Soporte atornillado de aluminio n.° 373550; 373552, tam. 88F en todos los casos.
Altura máxima de asiento mm 12,5 25 50
35A 37 3555 Anillo intermedio de aluminio (19,47) (26,70) (47,20)
⌀ D mm 50 37 3555

Soportes atornillados pesados con tornillo de fijación
■ Husillo de acero bonificado; cuerpo de acero bonificado, revestido.
■ Husillo con rosca trapecial.
Nota: Con taladro de centrado ⌀ 12 mm para las piezas superpuestas n.º 375000 − 375030.
37
Altura máxima de asiento mm 300 460 750 1250
35A 37 4400 Soporte atornillado pesado (364,32) (441,02) (559,02) (736,02)
Altura mínima de asiento mm 200 290 430 710
Distancia al centro de la ranura mm 150
SW cabeza mm 65
Capacidad de carga kN 80 60 50 40
Longitud pie mm 220
Anchura pie mm 190
Anchura de ranura mm 26 37 4400
1091
