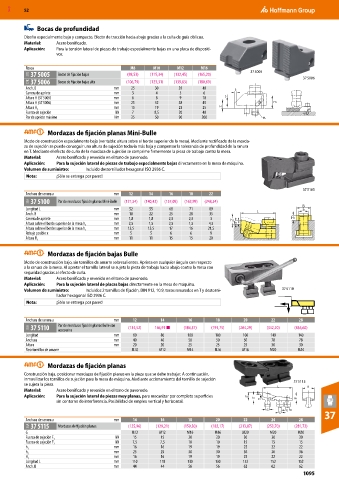

MXD 52

Bocas de profundidad
Diseño especialmente bajo y compacto. Efecto de tracción hacia abajo gracias a la cuña de guía oblicua.
Material: Acero bonificado.
Aplicación: Para la tensión lateral de piezas de trabajo especialmente bajas en una placa de dispositi-
vos.

Rosca M8 M10 M12 M16
37K 37 5005 Bocas de fijación bajas (98,53) (115,34) (132,45) (165,20) 37 5005 37 5006
37K 37 5006 Bocas de fijación bajas alta (106,79) (123,31) (139,83) (180,69)
Anch. B mm 25 30 35 40 S
Carrera de apriete mm 3 4 5 6
Altura H (37 5005) mm 6 8 9 10 S
Altura H (37 5006) mm 25 32 38 45 H1
mm 15 19 23 25 H
Altura H 1
Fuerza de sujeción kN 7 8,5 20 40
Par de apriete máximo Nm 25 50 90 200 M
Mordazas de fijación planas Mini-Bulle
Modo de construcción especialmente bajo (ver tabla: altura sobre el borde superior de la mesa). Mediante rectificado de la morda-
za de sujeción se puede conseguir una altura de sujeción todavía más baja y compensar la tolerancia de profundidad de la ranura
en T. Mediante el efecto de cuña de la mordaza de sujeción se comprime firmemente la pieza de trabajo contra la mesa.
Material: Acero bonificado y revenido en el tono de pavonado.
Aplicación: Para la sujeción lateral de piezas de trabajo especialmente bajas directamente en la mesa de máquina.
Volumen de suministro: Incluido destornillador hexagonal ISO 2936 C.
Nota: ¡Sólo se entrega por pares!

37 5100
Anchura de ranura a mm 12 14 16 18 22
35A 37 5100 Par de mordazas fijación planas Mini-Bulle (121,54) (140,42) (157,09) (162,99) (248,54)
Longitud L mm 52 55 68 71 89
Anch. B mm 18 22 25 28 35
Carrera de apriete mm 1,8 1,8 2,5 2,5 3
mm 2,5 1,5 2,5 1,5 4,5
Altura sobre el borde superior de la mesa h 1
mm 13,5 13,5 17 16 21,5
Altura sobre el borde superior de la mesa h 2
Rebaje posible x mm 5 5 6 6 9
mm 11 11 15 15 20
Altura H 1
Mordazas de fijación bajas Bulle
Modo de construcción bajo, sin tornillos de amarre sobresalientes. Aprieta en cualquier ángulo con respecto
a la ranura de la mesa. Al apretar el tornillo lateral se sujeta la pieza de trabajo hacia abajo contra la mesa con
seguridad gracias al efecto de cuña.
Material: Acero bonificado y revenido en el tono de pavonado.
Aplicación: Para la sujeción lateral de placas bajas directamente en la mesa de máquina.
Volumen de suministro: Incluidos 2 tornillos de fijación, DIN 912, 10.9, tacos ranurados en T y destorni- 37 5110
llador hexagonal ISO 2936 C.
Nota: ¡Sólo se entrega por pares!

Anchura de ranura a mm 12 14 16 18 20 22 28
35A 37 5110 Par de mordazas fijación planas Bulle con (134,52) 146,91 ■ (184,37) (191,75) (204,29) (342,20) (436,60)
accesorios
Longitud mm 80 80 100 100 100 140 140
Anchura mm 40 40 50 50 50 78 78
Altura mm 20 20 25 25 25 30 30
Para tornillos de amarre M10 M12 M14 M16 M16 M20 M24

Mordazas de fijación planas
Construcción baja, posicionar mordazas de fijación planas en la pieza que se debe trabajar. A continuación,
inmovilizar los tornillos de sujeción para la mesa de máquina. Mediante accionamiento del tornillo de sujeción 37 5115
se sujeta la pieza.
Material: Acero bonificado y revenido en el tono de pavonado.
Aplicación: Para la sujeción lateral de piezas muy planas, para mecanizar por completo superficies
sin contorno de interferencia. Posibilidad de empleo vertical y horizontal.

37
Anchura de ranura a mm 14 16 18 20 22 24 28
35A 37 5115 Mordazas de fijación planas (125,96) (129,21) (159,30) (182,17) (213,87) (253,70) (281,72)
G M12 M12 M16 M16 M20 M20 M20
kN 15 15 20 20 30 30 30
Fuerza de sujeción F 1
Fuerza de sujeción F 2 kN 7,5 7,5 10 10 15 15 15
mm 16 16 19 19 22 22 22
h 1
mm 25 25 30 30 36 36 36
h 2
H 1 mm 16 16 19 19 22 22 22
Longitud L mm 110 110 130 130 152 152 152
Anch. B mm 44 44 56 56 62 62 62
