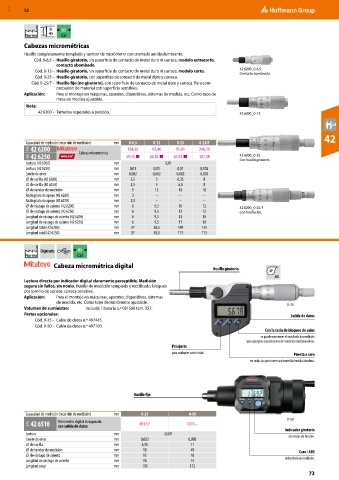

MXD 52

0 B3
Norma 45 Cal
Cabezas micrométricas
Husillo completamente templado y tambor de micrómetro con cromado antideslumbrante.
Cód. 0-6,5 – Husillo giratorio, sin superficie de contacto de metal duro ni carraca, modelo extracorto,
contacto abombado.
Cód. 0-13 – Husillo giratorio, sin superficie de contacto de metal duro ni carraca, modelo corto. 42 6200_0-6,5
Contacto bombeado.
Cód. 0-25 – Husillo giratorio, con superficie de contacto de metal duro y carraca.
Cód. 0-25/F – Husillo fijo (no giratorio), con superficie de contacto de metal duro y carraca. Para com-
probación de material con superficie sensibles.
Aplicación: Para el montaje en máquinas, aparatos, dispositivos, sistemas de medida, etc. Como tope de
mesa de medida ajustable.
Nota:
42 6200 – Tamaños especiales a petición. 42 6200_0-13

42
Capacidad de medición (recorrido de medición) mm 0-6,5 0-13 0-25 0-25/F
44A 42 6200 Cabeza micrométrica 104,36 93,46 95,01 246,10
42B 42 6250 59,15 ■ 66,82 ■ 65,94 ■ 107,38 42 6200_0-25
Con husillo giratorio.
Lectura (42 6200) mm 0,01
Lectura (42 6250) mm 0,01 0,01 0,01 0,002
Límite de error mm 0,002 0,002 0,002 0,003
⌀ de varilla (42 6200) mm 3,5 5 6,35 8
⌀ de varilla (42 6250) mm 3,5 5 6,5 8
⌀ de tambor de medición mm 9 13 18 18
Radio plato de apoyo (42 6200) mm 3 – – –
Radio plato de apoyo (42 6250) mm 2,5 – – –
⌀ de vástago de asiento (42 6200) mm 6 9,5 10 12 42 6200_0-25/F
⌀ de vástago de asiento (42 6250) mm 6 9,5 12 12 Con husillo fijo.
Longitud de vástago de asiento (42 6200) mm 6 9,5 15 10
Longitud de vástago de asiento (42 6250) mm 6 9,5 17 10
Longitud total (42 6200) mm 37 58,5 109 125
Longitud total (42 6250) mm 37 58,5 113 113

Digimatic B3
Norma Cal
Cabeza micrométrica digital
Husillo giratorio.
IP
65
Lectura directa por indicador digital claramente perceptible. Medición
segura sin fallos, sin nonio. Husillo de medición templado y rectificado; bloqueo
por tornillo de apriete, carraca sensitiva.
Aplicación: Para el montaje en máquinas, aparatos, dispositivos, sistemas
de medida, etc. Como tope de micrómetro ajustable. 0-25
Volumen de suministro: Incluida 1 batería n.º 081560 tam. 357.
Partes opcionales: Salida de datos
Cód. 0-25 – Cable de datos n.º 497445.
Cód. 0-50 – Cable de datos n.º 497100.
Con la tecla de bloqueo de valor
se puede mantener el resultado de medición
(por ejemplo, en posiciones de medición desfavorables).
Preajuste
para cualquier valor inicial. Puesta a cero
en todas las posiciones sin borrar la medida absoluta.

Husillo fijo

Capacidad de medición (recorrido de medición) mm 0-25 0-50
0-50
44A 42 6510 Micrómetro digital incorporado 691,57 1271,–
con salida de datos
Indicador giratorio
Lectura mm 0,001 con teclas de función.
Límite de error mm 0,002 0,003
⌀ de varilla mm 6,35 11
⌀ de tambor de medición mm 18 49 Cero / ABS
⌀ de vástago de asiento mm 12 18
Longitud de vástago de asiento mm 16 14 del sentido de medición.
Longitud total mm 170 172
73
