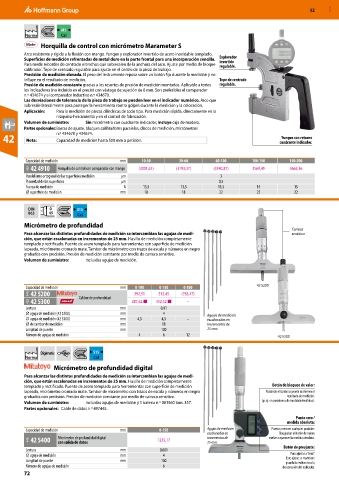

Page 1210 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

M5
Norma Cal
Horquilla de control con micrómetro Marameter S
Arco resistente y rígido a la flexión con mango. Yunque y explorador invertido de acero inoxidable templado.
Superficies de medición refrentadas de metal duro en la parte frontal para una incorporación sencilla. Explorador
Para medir rebordes de centrado estrechos que sobresalen de la anchura del arco. Ajuste por medio de bloque invertido
regulable.
calibrador. Tope de centrado regulable para ajuste en el centro de la pieza de trabajo.
Precisión de medición elevada. El peso del instrumento reposa sobre un botón fijo durante la medición y no
influye en el resultado de medición. Tope de centrado
Presión de medición constante gracias a los resortes de presión de medición montados. Aplicable a todos regulable.
los indicadores (no incluido en el precio) con vástago de sujeción de 8 mm. Son preferibles el comparador
n.º 434674 y el comparador inductivo n.º 434670.
Las desviaciones de tolerancia de la pieza de trabajo se pueden leer en el indicador numérico. Arco que
sobresale lateralmente para proteger la herramienta contra golpes durante la medición y la colocación.
Aplicación: Para la medición de piezas cilíndricas de todo tipo. Para medición rápida, directamente en la
máquina-herramienta y en el control de fabricación.
Volumen de suministro: Sin micrómetro con cuadrante indicador, incluye caja de madera.
Partes opcionales: Barras de ajuste, bloques calibradores paralelos, discos de medición, micrómetros
42 Nota: n.º 434670 y 434674. cuadrante indicador.
Yunque con retorno
Capacidad de medición hasta 500 mm a petición.

Capacidad de medición mm 10-30 30-60 60-100 100-150 150-200
43A 42 4910 Horquilla de control con comparador con mango (3001,62) (3193,37) (3340,87) 3569,49 3665,36
Paralelismo ortogonal de las superficies medición µm 3
Planeidad de las superficies µm 0,5
Fuerza de medición N 13,5 13,5 13,5 15 15
⌀ superficie de medición mm 18 18 22 22 22

DIN 0 S15
863 45
Cal
Micrómetro de profundidad
Carraca
Para alcanzar las distintas profundidades de medición se intercambian las agujas de medi- sensitiva
ción, que están escalonadas en incrementos de 25 mm. Husillo de medición completamente
templado y rectificado. Puente de acero templado para herramientas con superficie de medición
lapeada, micrómetro cromado mate. Tambor de micrómetro con trazos de escala y números en negro
grabados con precisión. Presión de medición constante por medio de carraca sensitiva.
Volumen de suministro: Incluidas agujas de medición.

Capacidad de medición mm 0-100 0-150 0-300 42 5200
44A 42 5200 Calibre de profundidad 392,51 512,45 (783,47)
42B 42 5300 287,62 ■ 352,52 ■ –
Lectura mm 0,01
⌀ aguja de medición (42 5200) mm 4 Agujas de medición
⌀ aguja de medición (42 5300) mm 4,5 4,5 – escalonadas en
⌀ de tambor de medición mm 18 incrementos de
Longitud de puente mm 100 25 mm.
Número de agujas de medición 4 6 12 42 5300

Digimatic S15
Norma Cal
Micrómetro de profundidad digital
Para alcanzar las distintas profundidades de medición se intercambian las agujas de medi-
ción, que están escalonadas en incrementos de 25 mm. Husillo de medición completamente
templado y rectificado. Puente de acero templado para herramientas con superficie de medición Botón de bloqueo de valor:
lapeada, micrómetro cromado mate. Tambor de micrómetro con trazos de escala y números en negro Pulsando el botón se puede mantener el
grabados con precisión. Presión de medición constante por medio de carraca sensitiva. resultado de medición.
Volumen de suministro: Incluidas agujas de medición y 1 batería n.º 081560 tam. 357. (p. ej. en posiciones de medición inválidas).
Partes opcionales: Cable de datos n.º 497445.
Punto cero /
medida absoluta:
Capacidad de medición mm 0-150 Agujas de medición Puesta a cero en cualquier posición:
escalonadas en Tras pulsar el botón de nuevo
44A 42 5400 Micrómetro de profundidad digital 1235,17 incrementos de vuelve a aparecer la medida absoluta.
con salida de datos
25 mm.
Botón de preajuste:
Lectura mm 0,001
⌀ aguja de medición mm 4 Para ajustar a “cero”.
Este ajuste se mantiene
Longitud de puente mm 100 guardado incluso tras la
Número de agujas de medición 6 desconexión del indicador.
72
