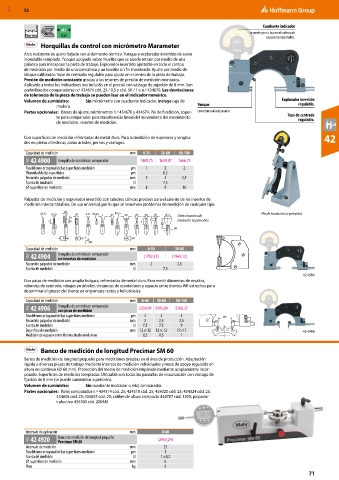

MXD 52

Cuadrante indicador
M5 se puede girar a la posición adecuada
Norma Cal (accesorios opcionales).
Horquillas de control con micrómetro Marameter
Arco resistente de acero forjado con aislamiento térmico. Yunque y explorador invertido de acero
inoxidable templado. Yunque apoyado sobre muelles que se puede retraer por medio de una
palanca para incorporar la pieza de trabajo. Explorador invertido ajustable en todo el campo
de medición por medio de una cremallera y un tornillo sin fin moleteado. Ajuste por medio de
bloque calibrador. Tope de centrado regulable para ajuste en el centro de la pieza de trabajo.
Presión de medición constante gracias a los resortes de presión de medición montados.
Aplicable a todos los indicadores (no incluido en el precio) con vástago de sujeción de 8 mm. Son
preferibles los comparadores n.º 434674 cód. 25 / 0,5 y cód. 50 / 1 o n.º 434670. Las desviaciones
de tolerancia de la pieza de trabajo se pueden leer en el indicador numérico.
Volumen de suministro: Sin micrómetro con cuadrante indicador, incluye caja de Explorador invertido
madera. Yunque regulable.
Partes opcionales: Barras de ajuste, micrómetros n.º 434670 y 434674. Pie de fundición, sopor- con retorno al comparador.
te para comparador para transferencia lineal del movimiento del movimiento Tope de centrado
regulable.
de medición, insertos de medición.

Con superficies de medición refrentadas de metal duro. Para la medición de espesores y longitu- 42
des en piezas cilíndricas, como árboles, pernos y vástagos.
Capacidad de medición mm 0-25 25-60 50-100
43A 42 4900 Horquilla de control con comparador 1489,75 1629,87 1666,75
Paralelismo ortogonal de las superficies medición µm 1 2 2
Planeidad de las superficies µm 0,2
Recorrido palpador de medición mm 2 2 2,5
Fuerza de medición N 7,5
⌀ superficie de medición mm 8 9 10
Palpador de medición y explorador invertido con taladros cónicas precisos para el asiento de los insertos de
medición intercambiables. De uso universal, por lo que se resuelven problemas de medición de cualquier tipo.
Ø2
R0,25 Ø1,5 Ø2 0,25 R0,25 4 Ø2 R0,25 Ø5 Ø2 Ø2 Ø1 Ø7,5 Pie de fundición (a petición)
4 Otros insertos de
5 4 6 2 medición (a petición).
10
Ø4
4 60° 90°
Ø2
Capacidad de medición mm 0-30 30-80
43A 42 4904 Horquilla de control con comparador (1792,12) (1969,12)
sin insertos de medición
Recorrido palpador de medición mm 2 2,5
Fuerza de medición N 7,5
42 4904
Con patas de medición con amplia holgura, refrentadas de metal duro. Para medir diámetros de resaltos,
rebordes de centrado, rebajes en árboles, distancias de escotaduras y espacio entre dientes WK estrechos para
determinar el grueso del diente en engranajes rectos y helicoidales.
Capacidad de medición mm 0-40 40-80 80-130
43A 42 4906 Horquilla de control con comparador 2359,99 2595,99 2780,37
con picos de medición
Paralelismo ortogonal de las superficies medición µm 2 3 3 Wk
Recorrido palpador de medición mm 2 2,5 2,5
Fuerza de medición N 7,5 7,5 9
Superficie de medición mm 12 × 12 12 × 12 15×17 42 4906
Medición de espacio entre dientes desde módulo m 0,5 0,5 1

Banco de medición de longitud Precimar SM 60
Banco de medición de longitud pequeño para mediciones precisas en el área de producción. Adaptación
rápida a diversas piezas de trabajo mediante insertos de medición individuales y mesa de apoyo regulable en
altura en continuo (⌀ 60 mm). Protección del medio de medición empleado mediante acoplamiento incor-
porado. Superficies de medición templadas. Utilizable con todas las pantallas de visualización con vástago de
fijación de 8 mm (se puede suministrar a petición).
Volumen de suministro: Sin cuadrante indicador o reloj comparador.
Partes opcionales: Reloj comparador n.º 434314 cód. 25; 434318 cód. 25; 434320 cód. 25; 434324 cód. 25;
434656 cód. 25; 434655 cód. 25; calibre de altura compacto 434707 cód. 1200; palpador
inductivo 434760 cód. 2004M

Intervalo de aplicación mm 0-60
43A 42 4920 Banco de medición de longitud pequeño (2463,24)
Precimar SM 60
Intervalo de medición mm 25
Paralelismo ortogonal de las superficies medición µm 1
Fuerza de medición N 1 ±0,2
⌀ superficie de medición mm 6
Peso kg 9
