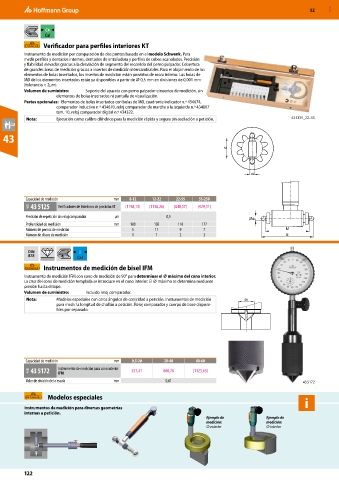

Verificador para perfiles interiores KT
Instrumento de medición por comparación de dos puntos basado en el modelo Schwenk. Para
medir perfiles y dentados internos, dentados de entalladura y perfiles de cubos acanalados. Precisión
y fiabilidad elevadas gracias a la desviación de segmento del recorrido del perno palpador. Cobertura
de grandes áreas de medición gracias a insertos de medición intercambiables. Para el alojamiento de los
elementos de bolas insertados, los insertos de medición están provistos de rosca interior. Las bolas de
MD de los elementos insertados están ya disponibles a partir de ⌀ 0,5 mm en divisiones de 0,001 mm
(tolerancia < 2µm).
Volumen de suministro: Soporte del aparato con perno palpador e insertos de medición, sin
elementos de bolas insertados ni pantalla de visualización.
Partes opcionales: Elementos de bolas insertados con bolas de MD, cuadrante indicador n.º 434674,
comparador inductivo n.º 434670, reloj comparador de marcha a la izquierda n.º 434807
tam. 10, reloj comparador digital n.º 434322.
Nota: Ejecución como calibre cilíndrico para la medición rápida y segura sin oscilación a petición. 43 5125_22–55

43

Capacidad de medición mm 8-12 12-22 22-55 55-250
46D 43 5125 Verificadores de interiores de precisión KT (1198,15) (1138,26) (848,57) (929,11)
Precisión de repetición sin reloj comparador µm 0,5
Profundidad de medición mm 100 102 110 177
Número de pernos de medición 5 11 9 7
Número de discos de medición 1 1 2 3

DIN i
878
Cal
Instrumentos de medición de bisel IFM
Instrumento de medición IFM con cono de medición de 90° para determinar el ⌀ máximo del cono interior.
La cruz del cono de medición templada se introduce en el cono interior. El ⌀ máximo se determina mediante
presión hasta el tope.
Volumen de suministro: Incluido reloj comparador.
Nota: Modelos especiales con otros ángulos de conicidad a petición. Instrumentos de medición ØD
para medir la longitud de chaflán a petición. Reloj comparador y cuerpo de base disponi-
bles por separado.

Capacidad de medición mm 0,5-20 20-40 40-60
46D 43 5172 Instrumento de medición para cono interior 557,41 800,78 (1123,65)
IFM
Valor de división de la escala mm 0,01 43 5172

Modelos especiales i

Instrumentos de medición para diversas geometrías
internas a petición.
Ejemplo de Ejemplo de
medición: medición:
⌀ exterior ⌀ interior
