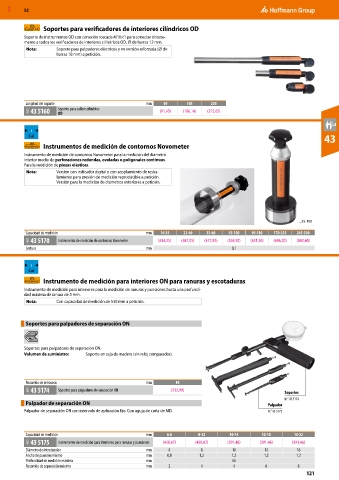

MXD 52

Soportes para verificadores de interiores cilíndricos OD
Soporte de instrumentos OD con conexión roscada M10×1 para conectar directa-
mente a todos los verificadores de interiores cilíndricos OD, ⌀ de barras 12 mm.
Nota: Soporte para palpadores eléctricos y en versión reforzada (⌀ de
barras 18 mm) a petición.

Longitud del soporte mm 50 105 235
46D 43 5160 Soporte para calibre cilíndrico (91,45) (186,14) (215,05)
OD

i
Cal 43
Instrumentos de medición de contornos Novometer
Instrumento de medición de contornos Novometer para la medición del diámetro
interior medio de perforaciones redondas, ovaladas o poligonales continuas.
Para la medición de piezas elásticas.
Nota: Versión con indicador digital o con acoplamiento de resba-
lamiento para presión de medición reproducible a petición.
Versión para la medición de diámetros exteriores a petición.

_55-100
Capacidad de medición mm 14-24 22-40 35-60 55-100 95-180 170-255 245-330
46D 43 5170 Instrumento de medición de contornos Novometer (634,25) (587,05) (477,90) (505,92) (631,30) (696,20) (802,40)
Lectura mm 0,1

i
Cal
Instrumento de medición para interiores ON para ranuras y escotaduras
Instrumento de medición para interiores para la medición de ranuras y punciones hasta una profundi-
dad máxima de ranura de 5 mm.
Nota: Con capacidad de medición de 530 mm a petición.

Soportes para palpadores de separación ON

Soportes para palpadores de separación ON.
Volumen de suministro: Soporte en caja de madera (sin reloj comparador).

Recorrido de retroceso mm 10
46D 43 5174 Soportes para palpadores de separación ON (312,99) Soportes
N.° 43 5174
Palpador de separación ON Palpador
Palpador de separación ON con intervalo de aplicación fijo. Con aguja de cuña de MD. N.° 43 5175

Capacidad de medición mm 6-8 8-12 10-14 12-18 16-22
46D 43 5175 Instrumento de medición para interiores para ranuras y punciones (438,07) (438,07) (391,46) (391,46) (391,46)
Diámetro de introducción mm 6 8 10 12 16
Ancho de punción mínimo mm 0,8 1,2 1,2 1,2 1,2
Profundidad de medición máxima mm 60
Recorrido de separación máximo mm 2 4 4 6 6
121
