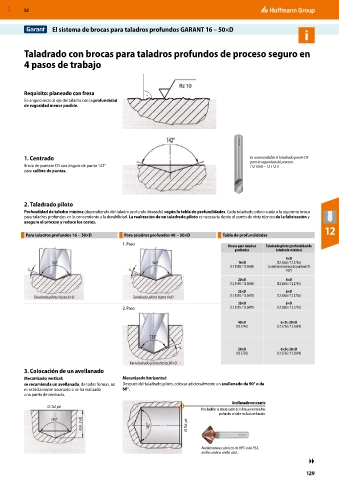

El sistema de brocas para taladros profundos GARANT 16 – 50×D
i

Taladrado con brocas para taladros profundos de proceso seguro en

4 pasos de trabajo

Requisito: planeado con fresa
En ángulo recto al eje del taladro con la profundidad
de rugosidad menor posible.

1. Centrado Es recomendable el taladrado previo CN
para la seguridad del proceso.
Broca de puntear CN con ángulo de punta 142° (12 1068 − 12 1121)
para calibre de puntas.

2. Taladrado piloto
Profundidad de taladro mínima (dependiendo del taladro profundo deseado) según la tabla de profundidades. Cada taladrado piloto cuida a la siguiente broca
para taladros profundos en lo concerniente a la durabilidad. La realización de un taladrado piloto es necesaria desde el punto de vista técnico de la fabricación y
asegura el proceso y reduce los costes.
12
Para taladros profundos 16 − 30×D Para taladros profundos 40 − 50×D Tabla de profundidades
1. Paso
Brocas para taladros Taladrado piloto (profundidad de
profundos taladrado mínima)
4×D
16×D (12 2606 / 12 2736)
(12 3588 / 12 3688) (o centrar con broca de puntear CN
142°)
20×D 6×D
(12 3590 / 12 3690) (12 2606 / 12 2736)
25×D 6×D
Taladrado piloto hasta 6×D Taladrado piloto hasta 6×D (12 3593 / 12 3693) (12 2606 / 12 2736)
30×D 6×D
2. Paso (12 3595 / 12 3695) (12 2606 / 12 2736)

40×D 6×D y 20×D
(12 3740) (12 2736 / 12 3691)

50×D 6×D y 20×D
(12 3750) (12 2736 / 12 3691)
Co-taladrado piloto hasta 20×D
3. Colocación de un avellanado
Mecanizado vertical: Mecanizado horizontal:
se recomienda un avellanado, de todas formas, no Después del taladrado piloto, colocar adicionalmente un avellanado de 90° o de
es estrictamente necesario si se ha realizado 60°.
una punta de centrado.
Avellanado necesario
⌀ Tol. p6
Para facilitar la introducción de la broca para taladros
profundos se debe realizar avellanado.
mín. 3×D ⌀ Tol. p6

Avellanadores cónicos de HPC o de HSS,
anillo verde o anillo azul.
▶▶
