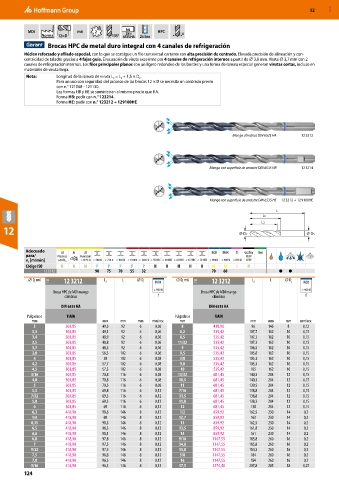

Page 124 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI m6 2 h6 HPC x
DIN
Norma 12×D 135° 6535 HA 25 bar

Brocas HPC de metal duro integral con 4 canales de refrigeración
Núcleo reforzado y afilado especial, con lo que se consigue un filo transversal cortante con alta precisión de centrado. Elevada precisión de alineación y con-
centricidad de taladro gracias a 4 fajas guía. Evacuación de viruta excelente por 4 canales de refrigeración internos a partir de ⌀ 3,8 mm. Hasta ⌀ 3,7 mm con 2
canales de refrigeración internos. Los filos principales planos con un ligero redondeo de los bordes y una forma de ranura especial generan virutas cortas, incluso en
materiales de viruta larga.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
C
2
Para un uso con seguridad del proceso de las brocas 12 × D se necesita un centrado previo
con n.° 121068 - 121130.
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.° 123214.
Forma HE: pedir con n.° 123212 + 129100HE.

Mango cilíndrico DIN 6535 HA 12 3212

Mango con superficie de arrastre DIN 6535 HB 12 3214

Mango con superficie de arrastre DIN 6535 HE 12 3212 + 12 9100HE

L
LC
L2
12 DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
12 3212 90 75 70 55 32 70 60 ● ●
⌀ D m6 11E 12 3212 L 2 L ⌀ D s INOX ⌀ D m6 11E 12 3212 L 2 L ⌀ D s INOX
C
C
> 900 N > 900 N
Broca HPC de MDI mango Broca HPC de MDI mango
cilíndrico f cilíndrico f
DIN 6535 HA DIN 6535 HA
Pulgadas o TiAlN Pulgadas o TiAlN
mm mm mm mm mm/rev. mm mm mm mm mm/rev.
3 303,85 49,5 92 6 0,06 8 418,90 96 146 8 0,12
3,3 303,85 49,1 92 6 0,06 8,2 535,42 107,7 162 10 0,15
3,4 303,85 48,9 92 6 0,06 8,5 535,42 107,3 162 10 0,15
3,5 303,85 48,8 92 6 0,06 11/32 535,42 107,3 162 10 0,15
3,7 303,85 48,5 92 6 0,06 9 535,42 106,5 162 10 0,15
3,8 303,85 58,3 102 6 0,06 9,5 535,42 105,8 162 10 0,15
4 303,85 58 102 6 0,08 3/8 535,42 105,3 162 10 0,15
4,2 303,85 57,7 102 6 0,08 9,8 535,42 105,3 162 10 0,15
4,5 303,85 57,3 102 6 0,08 10 535,42 105 162 10 0,15
3/16 303,85 70,8 116 6 0,08 13/32 681,45 140,3 204 12 0,15
4,8 303,85 70,8 116 6 0,08 10,5 681,45 140,3 204 12 0,15
5 303,85 70,5 116 6 0,08 11 681,45 139,5 204 12 0,15
5,5 303,85 69,8 116 6 0,12 7/16 681,45 138,8 204 12 0,15
7/32 303,85 69,3 116 6 0,12 11,5 681,45 138,8 204 12 0,15
5,8 303,85 69,3 116 6 0,12 11,8 681,45 138,3 204 12 0,15
6 303,85 69 116 6 0,12 12 681,45 138 204 12 0,15
6,3 418,90 98,6 146 8 0,12 1/2 859,92 162,5 230 14 0,2
1/4 418,90 69 146 8 0,12 12,7 859,92 163 230 14 0,2
6,35 418,90 98,5 146 8 0,12 13 859,92 162,5 230 14 0,2
6,5 418,90 98,3 146 8 0,12 13,5 859,92 161,8 230 14 0,2
6,6 418,90 98,1 146 8 0,12 14 859,92 161 230 14 0,2
6,8 418,90 97,8 146 8 0,12 9/16 1147,55 185,8 260 16 0,2
7 418,90 97,5 146 8 0,12 14,8 1147,55 185,8 260 16 0,2
9/32 418,90 97,5 146 8 0,12 15,8 1147,55 184,3 260 16 0,2
7,5 418,90 96,8 146 8 0,12 5/8 1147,55 184 260 16 0,2
7,8 418,90 96,3 146 8 0,12 16 1147,55 184 260 16 0,2
5/16 418,90 96,3 146 8 0,12 17,5 1274,40 207,8 285 18 0,25
124
