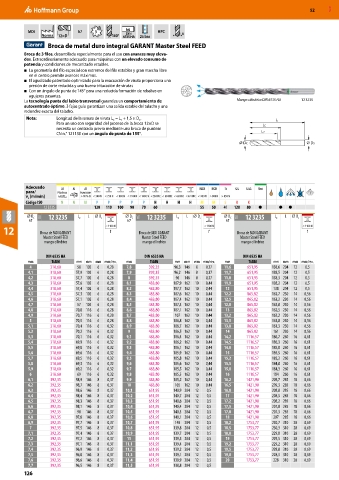

Page 126 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI h7 3 h6 HPC x
DIN
Norma 12×D 140° 6535 HA 25 bar

Broca de metal duro integral GARANT Master Steel FEED
Broca de 3 filos, desarrollada especialmente para el uso con avances muy eleva-
dos. Extraordinariamente adecuado para máquinas con un elevado consumo de
potencia y condiciones de mecanizado estables.
■ La geometría del filo especial con extremos del filo estables y gran marcha libre
en el centro permite avances máximos.
■ El agudizado patentado optimizado para la evacuación de viruta proporciona una
presión de corte reducida y una buena trituración de virutas
■ Con un ángulo de punta de 145° para una reducida formación de rebabas en
agujeros pasantes.
La tecnología punta del labio transversal garantiza un comportamiento de Mango cilíndrico DIN 6535 HA 12 3235
autocentrado óptimo. 3 fajas guía garantizan una salida estable del taladro y una
redondez exacta del taladro.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . L
2
C
Para un uso con seguridad del proceso de la broca 12×D se LC
necesita un centrado previo mediante una broca de puntear
CN n.° 121130 con un ángulo de punta de 155°. L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K K
12 3235 120 110 100 90 70 60 55 50 40 120 80 ● ● ●
⌀ D C 11E 12 3235 L 2 L ⌀ D s ⌀ D C 11E 12 3235 L 2 L ⌀ D s ⌀ D C 11E 12 3235 L 2 L ⌀ D s
h7 h7 h7
12 Broca de MDI GARANT < 1100 N Broca de MDI GARANT < 1100 N Broca de MDI GARANT < 1100 N
f
f
f
Master Steel FEED Master Steel FEED Master Steel FEED
mango cilíndrico mango cilíndrico mango cilíndrico
DIN 6535 HA DIN 6535 HA DIN 6535 HA
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
4 318,60 58 102 6 0,28 7,8 392,35 96,3 146 8 0,37 11,6 651,95 138,6 204 12 0,5
4,1 318,60 57,9 102 6 0,28 7,9 392,35 96,2 146 8 0,37 11,7 651,95 138,5 204 12 0,5
4,2 318,60 57,7 102 6 0,28 8 392,35 96 146 8 0,37 11,8 651,95 138,3 204 12 0,5
4,3 318,60 57,6 102 6 0,28 8,1 483,80 107,9 162 10 0,44 11,9 651,95 138,2 204 12 0,5
4,4 318,60 57,4 102 6 0,28 8,2 483,80 107,7 162 10 0,44 12 651,95 138 204 12 0,5
4,5 318,60 57,3 102 6 0,28 8,3 483,80 107,6 162 10 0,44 12,2 865,82 163,7 230 14 0,56
4,6 318,60 57,1 102 6 0,28 8,4 483,80 107,4 162 10 0,44 12,5 865,82 163,3 230 14 0,56
4,7 318,60 57 102 6 0,28 8,5 483,80 107,3 162 10 0,44 12,8 865,82 162,8 230 14 0,56
4,8 318,60 70,8 116 6 0,28 8,6 483,80 107,1 162 10 0,44 13 865,82 162,5 230 14 0,56
4,9 318,60 70,7 116 6 0,28 8,7 483,80 107 162 10 0,44 13,2 865,82 162,2 230 14 0,56
5 318,60 70,5 116 6 0,28 8,8 483,80 106,8 162 10 0,44 13,5 865,82 161,8 230 14 0,56
5,1 318,60 70,4 116 6 0,32 8,9 483,80 106,7 162 10 0,44 13,8 865,82 161,3 230 14 0,56
5,2 318,60 70,2 116 6 0,32 9 483,80 106,5 162 10 0,44 14 865,82 161 230 14 0,56
5,3 318,60 70,1 116 6 0,32 9,1 483,80 106,4 162 10 0,44 14,2 1116,57 186,7 260 16 0,61
5,4 318,60 69,9 116 6 0,32 9,2 483,80 106,2 162 10 0,44 14,5 1116,57 186,3 260 16 0,61
5,5 318,60 69,8 116 6 0,32 9,3 483,80 106,1 162 10 0,44 14,8 1116,57 185,8 260 16 0,61
5,6 318,60 69,6 116 6 0,32 9,4 483,80 105,9 162 10 0,44 15 1116,57 185,5 260 16 0,61
5,7 318,60 69,5 116 6 0,32 9,5 483,80 105,8 162 10 0,44 15,2 1116,57 185,2 260 16 0,61
5,8 318,60 69,3 116 6 0,32 9,6 483,80 105,6 162 10 0,44 15,5 1116,57 184,8 260 16 0,61
5,9 318,60 69,2 116 6 0,32 9,7 483,80 105,5 162 10 0,44 15,8 1116,57 184,3 260 16 0,61
6 318,60 69 116 6 0,32 9,8 483,80 105,3 162 10 0,44 16 1116,57 184 260 16 0,61
6,1 392,35 98,9 146 8 0,37 9,9 483,80 105,2 162 10 0,44 16,2 1421,90 209,7 285 18 0,66
6,2 392,35 98,7 146 8 0,37 10 483,80 105 162 10 0,44 16,5 1421,90 209,3 285 18 0,66
6,3 392,35 98,6 146 8 0,37 10,1 651,95 140,9 204 12 0,5 16,8 1421,90 208,8 285 18 0,66
6,4 392,35 98,4 146 8 0,37 10,2 651,95 140,7 204 12 0,5 17 1421,90 208,5 285 18 0,66
6,5 392,35 98,3 146 8 0,37 10,3 651,95 140,6 204 12 0,5 17,2 1421,90 208,2 285 18 0,66
6,6 392,35 98,1 146 8 0,37 10,4 651,95 140,4 204 12 0,5 17,5 1421,90 207,8 285 18 0,66
6,7 392,35 98 146 8 0,37 10,5 651,95 140,3 204 12 0,5 17,8 1421,90 207,3 285 18 0,66
6,8 392,35 97,8 146 8 0,37 10,6 651,95 140,1 204 12 0,5 18 1421,90 207 285 18 0,66
6,9 392,35 97,7 146 8 0,37 10,7 651,95 140 204 12 0,5 18,2 1753,77 230,7 310 20 0,69
7 392,35 97,5 146 8 0,37 10,8 651,95 139,8 204 12 0,5 18,5 1753,77 230,3 310 20 0,69
7,1 392,35 97,4 146 8 0,37 10,9 651,95 139,7 204 12 0,5 18,8 1753,77 229,8 310 20 0,69
7,2 392,35 97,2 146 8 0,37 11 651,95 139,5 204 12 0,5 19 1753,77 229,5 310 20 0,69
7,3 392,35 97,1 146 8 0,37 11,1 651,95 139,4 204 12 0,5 19,2 1753,77 229,2 310 20 0,69
7,4 392,35 96,9 146 8 0,37 11,2 651,95 139,2 204 12 0,5 19,5 1753,77 228,8 310 20 0,69
7,5 392,35 96,8 146 8 0,37 11,3 651,95 139,1 204 12 0,5 19,8 1753,77 228,3 310 20 0,69
7,6 392,35 96,6 146 8 0,37 11,4 651,95 138,9 204 12 0,5 20 1753,77 228 310 20 0,69
7,7 392,35 96,5 146 8 0,37 11,5 651,95 138,8 204 12 0,5
126
