MXD 52

MDI h7 2 h6 HPC x
DIN

Norma 12×D 135° 6535 HA 25 bar

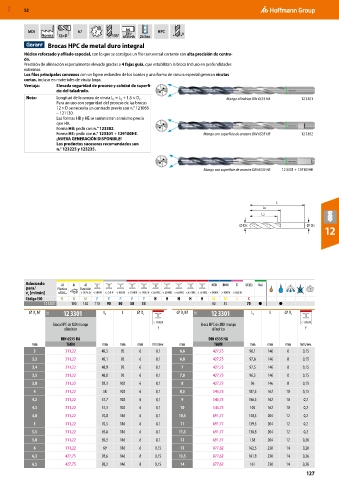

Brocas HPC de metal duro integral
Núcleo reforzado y afilado especial, con lo que se consigue un filo transversal cortante con alta precisión de centra-
do.
Precisión de alineación especialmente elevada gracias a 4 fajas guía, que estabilizan la broca incluso en profundidades
extremas.
Los filos principales convexos con un ligero redondeo de los bordes y una forma de ranura especial generan virutas
cortas, incluso en materiales de viruta larga.
Ventaja: Elevada seguridad de proceso y calidad de superfi-
cie del taladrado.
Nota: Longitud de la ranura de viruta L = L + 1,5 × D . Mango cilíndrico DIN 6535 HA 12 3301
C
2
C
Para un uso con seguridad del proceso de las brocas
12 × D se necesita un centrado previo con n.° 121068
– 121130.
Las formas HB y HE se suministran al mismo precio
que HA.
Forma HB: pedir con n.° 123302.
Forma HE: pedir con n.° 123301 + 129100HE. Mango con superficie de arrastre DIN 6535 HB 12 3302
¡NUEVA GENERACIÓN DISPONIBLE!
Los productos sucesores recomendados son
n.° 123225 y 123235.

Mango con superficie de arrastre DIN 6535 HE 12 3301 + 129100HE

L
LC
L2
DC DS
12

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
12 3301 180 140 110 90 80 50 35 40 35 70 ● ●
⌀ D h7 11E 12 3301 L 2 L ⌀ D s ⌀ D h7 11E 12 3301 L 2 L ⌀ D s
C
C
< 1100 N < 1100 N
Broca HPC de MDI mango Broca HPC de MDI mango
cilíndrico f cilíndrico f
DIN 6535 HA DIN 6535 HA
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
3 311,22 49,5 92 6 0,1 6,6 427,75 98,1 146 8 0,15
3,3 311,22 49,1 92 6 0,1 6,8 427,75 97,8 146 8 0,15
3,4 311,22 48,9 92 6 0,1 7 427,75 97,5 146 8 0,15
3,5 311,22 48,8 92 6 0,1 7,8 427,75 96,3 146 8 0,15
3,8 311,22 58,3 102 6 0,1 8 427,75 96 146 8 0,15
4 311,22 58 102 6 0,1 8,5 545,75 107,3 162 10 0,15
4,2 311,22 57,7 102 6 0,1 9 545,75 106,5 162 10 0,2
4,5 311,22 57,3 102 6 0,1 10 545,75 105 162 10 0,2
4,8 311,22 70,8 116 6 0,1 10,5 691,77 140,3 204 12 0,2
5 311,22 70,5 116 6 0,1 11 691,77 139,5 204 12 0,2
5,5 311,22 69,8 116 6 0,1 11,5 691,77 138,8 204 12 0,2
5,8 311,22 69,3 116 6 0,1 12 691,77 138 204 12 0,26
6 311,22 69 116 6 0,15 13 877,62 162,5 230 14 0,26
6,3 427,75 98,6 146 8 0,15 13,5 877,62 161,8 230 14 0,26
6,5 427,75 98,3 146 8 0,15 14 877,62 161 230 14 0,26
127
