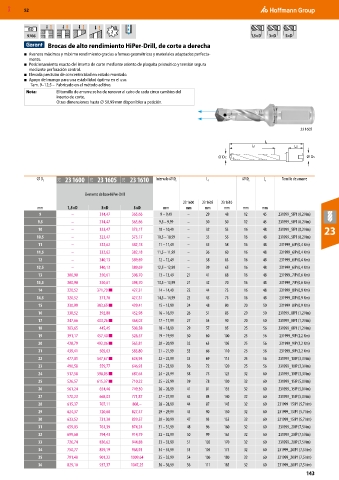

Page 143 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

ISO 2
9766 1,5×D 3×D 5×D
Brocas de alto rendimiento HiPer-Drill, de corte a derecha

■ Avances máximos y máximo rendimiento gracias a formas geométricas y materiales adaptados perfecta-
mente.
■ Posicionamiento exacto del inserto de corte mediante asiento de plaquita prismático y tensión segura
mediante perforación central.
■ Elevada precisión de concentricidad en estado montado.
■ Apoyo del mango para una estabilidad óptima en el uso.
Tam. 9–12,5 – Fabricado en el método aditivo.
Nota: El tornillo de amarre se ha de renovar al cabo de cada cinco cambios del
inserto de corte.
Otras dimensiones hasta ⌀ 50,99 mm disponibles a petición.

23 1605

L
L1 LS
DC DS

⌀ D C 21S 23 1600 21S 23 1605 21S 23 1610 Intervalo ⌀ D c L 1 ⌀ D s L s Tornillo de amarre

Elemento de base HiPer-Drill
23 1600 23 1605 23 1610
mm 1,5×D 3×D 5×D mm mm mm mm mm mm
9 – 314,47 365,66 9 – 9,49 – 29 48 12 45 231999_5IP1 (0,2 Nm)
9,5 – 314,47 365,66 9,5 – 9,99 – 30 50 12 45 231999_5IP1 (0,2 Nm)
10 – 323,47 373,17 10 – 10,49 – 32 53 16 48 231999_5IP1 (0,2 Nm) 23
10,5 – 323,47 373,17 10,5 – 10,99 – 33 55 16 48 231999_5IP1 (0,2 Nm)
11 – 332,62 382,18 11 – 11,49 – 35 58 16 48 231999_6IP (0,4 Nm)
11,5 – 332,62 382,18 11,5 – 11,99 – 36 60 16 48 231999_6IP (0,4 Nm)
12 – 340,13 389,69 12 – 12,49 – 38 63 16 48 231999_6IP (0,4 Nm)
12,5 – 340,13 389,69 12,5 – 12,99 – 39 65 16 48 231999_6IP (0,4 Nm)
13 300,90 350,61 398,70 13 – 13,49 21 41 68 16 48 231999_7IP (0,6 Nm)
13,5 300,90 350,61 398,70 13,5 – 13,99 21 42 70 16 48 231999_7IP (0,6 Nm)
14 320,52 371,70 ■ 427,31 14 – 14,49 22 44 73 16 48 231999_8IP (0,9 Nm)
14,5 320,52 371,70 427,31 14,5 – 14,99 23 45 75 16 48 231999_8IP (0,9 Nm)
15 330,99 383,65 ■ 439,41 15 – 15,99 24 48 80 20 50 231999_8IP (0,9 Nm)
16 338,52 392,80 452,98 16 – 16,99 26 51 85 20 50 231999_8IP1 (1,2 Nm)
17 347,66 403,26 ■ 468,02 17 – 17,99 27 54 90 20 50 231999_8IP1 (1,2 Nm)
18 383,65 445,45 508,58 18 – 18,99 29 57 95 25 56 231999_8IP1 (1,2 Nm)
19 391,17 457,40 ■ 526,57 19 – 19,99 30 60 100 25 56 231999_9IP (2,2 Nm)
20 428,79 492,06 ■ 565,81 20 – 20,99 32 63 105 25 56 231999_9IP (2,2 Nm)
21 439,41 505,63 583,80 21 – 21,99 33 66 110 25 56 231999_9IP (2,2 Nm)
22 477,01 547,67 ■ 628,94 22 – 22,99 35 69 115 25 56 231999_10IP (3,3 Nm)
23 490,58 559,77 646,93 23 – 23,99 36 72 120 25 56 231999_10IP (3,3 Nm)
24 517,58 598,85 ■ 687,64 24 – 24,99 38 75 125 32 60 231999_10IP (3,3 Nm)
25 526,57 615,37 ■ 710,22 25 – 25,99 39 78 130 32 60 231999_15IP (5,0 Nm)
26 561,24 654,46 749,30 26 – 26,99 41 81 135 32 60 231999_15IP (5,0 Nm)
27 570,23 668,03 771,87 27 – 27,99 42 84 140 32 60 231999_15IP (5,0 Nm)
28 615,37 707,11 808,– 28 – 28,99 44 87 145 32 60 231999_15IP1 (5,7 Nm)
29 624,37 720,68 827,47 29 – 29,99 45 90 150 32 60 231999_15IP1 (5,7 Nm)
30 633,52 731,30 839,57 30 – 30,99 47 93 155 32 60 231999_15IP1 (5,7 Nm)
31 659,03 761,39 874,24 31 – 31,99 48 96 160 32 60 231999_20IP (7,5 Nm)
32 699,60 794,43 914,79 32 – 32,99 50 99 165 32 60 231999_20IP (7,5 Nm)
33 726,74 836,62 944,88 33 – 33,99 51 102 170 32 60 231999_20IP (7,5 Nm)
34 750,77 859,19 968,93 34 – 34,99 53 105 175 32 60 231999_20IP1 (7,5 Nm)
35 791,48 901,22 1009,64 35 – 35,99 54 106 180 32 60 231999_20IP1 (7,5 Nm)
36 829,10 937,37 1047,25 36 – 36,99 56 111 185 32 60 231999_20IP1 (7,5 Nm)
143
