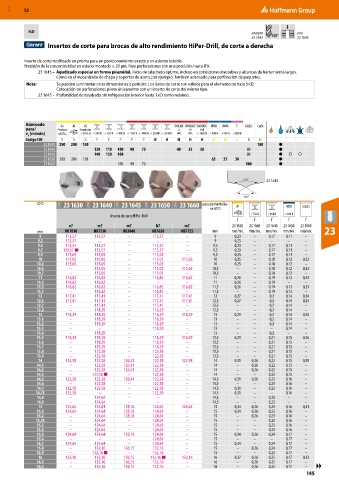

Page 145 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

MD excepto solo
23 1645 135° 23 1645
Insertos de corte para brocas de alto rendimiento HiPer-Drill, de corte a derecha

Inserto de corte rectificado en prisma para un posicionamiento exacto y un asiento estable.
Precisión de la concentricidad en estado montado ≤ 20 µm. Para perforaciones con una precisión hasta IT9.
23 1645 – Agudizado especial en forma piramidal, inicio de taladrado óptimo, incluso en condiciones inestables y alcances de herramienta largos.
Como en el mecanizado de chapa y soportes de acero, por ejemplo. También adecuado para perforación de paquetes.
Nota: Se pueden suministrar otras dimensiones a petición. Los datos de corte son válidos para el elemento de base 5×D.
Colocación de perforaciones piloto únicamente con un inserto de corte del mismo tipo.
23 1645 – Profundidad de taladrado sin refrigeración interior hasta 1×D como máximo.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
23 1630 250 200 150 180 ●
23 1640 130 110 100 90 75 40 35 30 80 ●
23 1645 140 120 100 80 ● ○ ○
23 1650 200 200 150 65 55 30 ●
23 1660 100 90 70 100 ●

160° 23 1645

120°
⌀ D para elemento ba-
21M 23 1630 21M 23 1640 21M 23 1645 21M 23 1650 21M 23 1660 Al INOX GG(G)
se ⌀ D
Inserto de corte HiPer-Drill < 750 N < 900 N > 900 N
f f f f f
n7 m7 m7 h7 m7 23 1630 23 1645 23 1640 23 1650 23 1660
mm HU7810 HB7530 HB3040 HB7630 HB7725 mm mm/rev. mm/rev. mm/rev. mm/rev. mm/rev. 23
9 113,57 113,57 – 113,57 – 9 0,23 – 0,17 0,11 –
9,2 113,57 – – – – 9 0,23 – – – –
9,5 113,57 113,57 – 113,57 – 9,5 0,23 – 0,17 0,11 –
9,7 113,57 ■ 113,57 – 113,57 – 9,5 0,23 – 0,17 0,11 –
9,9 115,05 115,05 – 115,05 – 9,5 0,23 – 0,17 0,11 –
10 115,05 115,05 – 115,05 115,05 10 0,25 – 0,18 0,12 0,23
10,2 115,05 115,05 – 115,05 – 10 0,25 – 0,18 0,12 –
10,5 – 115,05 – 115,05 115,05 10,5 – – 0,18 0,12 0,23
10,7 – 115,05 – 115,05 – 10,5 – – 0,18 0,12 –
11 116,82 116,82 – 116,82 116,82 11 0,26 – 0,19 0,13 0,23
11,1 116,82 116,82 – – – 11 0,26 – 0,19 – –
11,5 116,82 116,82 – 116,82 116,82 11,5 0,26 – 0,19 0,13 0,23
11,7 – 116,82 – 116,82 – 11,5 – – 0,19 0,13 –
12 117,41 117,41 – 117,41 117,41 12 0,27 – 0,2 0,14 0,24
12,5 117,41 117,41 – 117,41 117,41 12,5 0,27 – 0,2 0,14 0,24
12,7 – 117,41 – 117,41 – 12,5 – – 0,2 0,14 –
12,8 – 118,29 – 118,29 – 12,5 – – 0,2 0,14 –
13 118,29 118,29 – 118,29 118,29 13 0,29 – 0,2 0,14 0,26
13,1 – 118,29 – 118,29 – 13 – – 0,2 0,14 –
13,2 – 118,29 – 118,29 – 13 – – 0,2 0,14 –
13,3 – – – 118,29 – 13 – – – 0,14 –
13,4 – 118,29 – – – 13 – – 0,2 – –
13,5 118,29 118,29 – 118,29 118,29 13,5 0,29 – 0,21 0,15 0,26
13,6 – 118,29 – 118,29 – 13,5 – – 0,21 0,15 –
13,7 – 118,29 – 118,29 – 13,5 – – 0,21 0,15 –
13,8 – 122,58 – 122,58 – 13,5 – – 0,21 0,15 –
13,9 – 122,58 – 122,58 – 13,5 – – 0,21 0,15 –
14 122,58 122,58 126,41 122,58 122,58 14 0,31 0,26 0,22 0,15 0,28
14,1 – 122,58 126,41 122,58 – 14 – 0,26 0,22 0,15 –
14,2 – 122,58 126,41 122,58 – 14 – 0,26 0,22 0,15 –
14,3 – 122,58 ■ – 122,58 – 14 – – 0,22 0,15 –
14,5 122,58 122,58 126,41 122,58 – 14,5 0,31 0,26 0,23 0,16 –
14,6 – 122,58 – 122,58 – 14,5 – – 0,23 0,16 –
14,7 122,58 122,58 – 122,58 – 14,5 0,31 – 0,23 0,16 –
14,75 122,58 – – 122,58 – 14,5 0,31 – – 0,16 –
14,8 – 124,64 – – – 14,5 – – 0,23 – –
14,9 – 124,64 – – – 14,5 – – 0,23 – –
15 124,64 124,64 128,18 124,64 124,64 15 0,34 0,26 0,23 0,16 0,31
15,1 124,64 124,64 128,18 124,64 – 15 0,34 0,26 0,23 0,16 –
15,2 – 124,64 128,18 124,64 – 15 – 0,26 0,23 0,16 –
15,25 – 124,64 – 124,64 – 15 – – 0,23 0,16 –
15,3 – 124,64 – 124,64 – 15 – – 0,23 0,16 –
15,4 – 124,64 – 124,64 – 15 – – 0,23 0,16 –
15,5 124,64 124,64 128,18 124,64 – 15 0,34 0,26 0,24 0,17 –
15,6 – – – 124,64 – 15 – – – 0,17 –
15,7 124,64 124,64 – 124,64 – 15 0,34 – 0,24 0,17 –
15,8 – 132,16 136,15 132,16 – 15 – 0,26 0,24 0,17 –
15,9 – 132,16 ■ – 132,16 – 15 – – 0,24 0,17 –
16 132,16 132,16 136,15 132,16 ■ 132,16 16 0,37 0,26 0,25 0,17 0,33
16,1 – 132,16 136,15 132,16 – 16 – 0,26 0,25 0,17 –
16,2 – 132,16 136,15 132,16 – 16 – 0,26 0,25 0,17 – ▶▶
