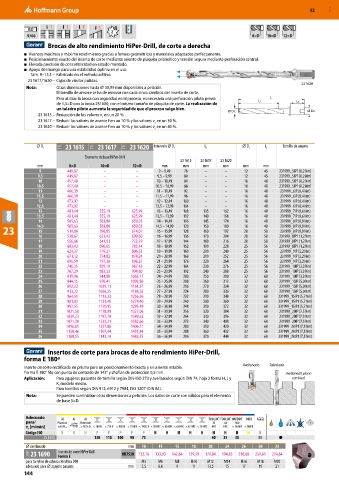

52 MXD

ISO 2
9766 8×D 10×D 12×D
Brocas de alto rendimiento HiPer-Drill, de corte a derecha

■ Avances máximos y máximo rendimiento gracias a formas geométricas y materiales adaptados perfectamente.
■ Posicionamiento exacto del inserto de corte mediante asiento de plaquita prismático y tensión segura mediante perforación central.
■ Elevada precisión de concentricidad en estado montado.
■ Apoyo del mango para una estabilidad óptima en el uso.
Tam. 9–12,5 – Fabricado en el método aditivo.
23 1617/1620 – Cajas de virutas pulidas.
23 1620
Nota: Otras dimensiones hasta ⌀ 50,99 mm disponibles a petición.
El tornillo de amarre se ha de renovar con cada cinco cambios del inserto de corte.
Para utilizar la broca con seguridad en el proceso, es necesaria una perforación piloto previa L
de 1,5×D con la broca 231600, con el mismo tamaño de plaquita de corte. La realización de L1 LS
un taladro piloto aumenta la seguridad de que el proceso salga bien.
DC DS
23 1615 – Reducción de los valores v en un 20 %.
c
23 1617 – Reducir los valores de avance f en un 10 % y los valores v en un 30 %.
c
23 1620 – Reducir los valores de avance f en un 10 % y los valores v en un 40 %.
c
⌀ D C 21S 23 1615 21S 23 1617 21S 23 1620 Intervalo ⌀ D c L 1 ⌀ D s L s Tornillo de amarre
Elemento de base HiPer-Drill
23 1615 23 1617 23 1620
mm 8×D 10×D 12×D mm mm mm mm mm mm
9 449,87 – – 9 – 9,49 76 – – 12 45 231999_5IP1 (0,2 Nm)
9,5 449,87 – – 9,5 – 9,99 80 – – 12 45 231999_5IP1 (0,2 Nm)
10 457,40 – – 10 – 10,49 84 – – 16 48 231999_5IP1 (0,2 Nm)
10,5 457,40 – – 10,5 – 10,99 88 – – 16 48 231999_5IP1 (0,2 Nm)
11 466,39 – – 11 – 11,49 92 – – 16 48 231999_6IP (0,4 Nm)
11,5 466,39 – – 11,5 – 11,99 96 – – 16 48 231999_6IP (0,4 Nm)
12 473,92 – – 12 – 12,49 100 – – 16 48 231999_6IP (0,4 Nm)
12,5 473,92 – – 12,5 – 12,99 104 – – 16 48 231999_6IP (0,4 Nm)
13 481,44 555,19 625,99 13 – 13,49 108 135 162 16 48 231999_7IP (0,6 Nm)
13,5 481,44 555,19 625,99 13,5 – 13,99 112 140 168 16 48 231999_7IP (0,6 Nm)
14 505,63 583,80 659,03 14 – 14,49 116 145 174 16 48 231999_8IP (0,9 Nm)
23 14,5 505,63 583,80 659,03 14,5 – 14,99 120 150 180 16 48 231999_8IP (0,9 Nm)
192
519,06
160
20
231999_8IP (0,9 Nm)
15 – 15,99
50
674,07
15
128
598,85
16 538,67 621,42 699,60 16 – 16,99 136 170 204 20 50 231999_8IP1 (1,2 Nm)
17 556,66 641,03 723,79 17 – 17,99 144 180 216 20 50 231999_8IP1 (1,2 Nm)
18 603,43 696,65 785,44 18 – 18,99 152 190 228 25 56 231999_8IP1 (1,2 Nm)
19 624,37 719,21 806,53 19 – 19,99 160 200 240 25 56 231999_9IP (2,2 Nm)
20 671,12 774,82 874,24 20 – 20,99 168 210 252 25 56 231999_9IP (2,2 Nm)
21 690,59 797,38 898,27 21 – 21,99 176 220 264 25 56 231999_9IP (2,2 Nm)
22 746,35 859,19 967,46 22 – 22,99 184 230 276 25 56 231999_10IP (3,3 Nm)
23 767,29 883,23 994,60 23 – 23,99 192 240 288 25 56 231999_10IP (3,3 Nm)
24 819,96 944,88 1063,77 24 – 24,99 200 250 300 32 60 231999_10IP (3,3 Nm)
25 844,15 970,41 1093,86 25 – 25,99 208 260 312 32 60 231999_15IP (5,0 Nm)
26 892,23 1029,11 1161,57 26 – 26,99 216 270 324 32 60 231999_15IP (5,0 Nm)
27 913,32 1056,25 1188,55 27 – 27,99 224 280 336 32 60 231999_15IP (5,0 Nm)
28 964,51 1113,33 1256,26 28 – 28,99 232 290 348 32 60 231999_15IP1 (5,7 Nm)
29 981,03 1131,48 1274,40 29 – 29,99 240 300 360 32 60 231999_15IP1 (5,7 Nm)
30 997,55 1150,95 1295,49 30 – 30,99 248 310 372 32 60 231999_15IP1 (5,7 Nm)
31 1021,58 1178,09 1327,06 31 – 31,99 256 320 384 32 60 231999_20IP (7,5 Nm)
32 1039,73 1197,70 1349,62 32 – 32,99 264 330 396 32 60 231999_20IP (7,5 Nm)
33 1071,30 1232,21 1382,66 33 – 33,99 272 340 408 32 60 231999_20IP (7,5 Nm)
34 1096,81 1257,88 1406,71 34 – 34,99 280 350 420 32 60 231999_20IP1 (7,5 Nm)
35 1158,46 1307,44 1451,84 35 – 35,99 288 360 432 32 60 231999_20IP1 (7,5 Nm)
36 1188,55 1342,10 1483,55 36 – 36,99 296 370 444 32 60 231999_20IP1 (7,5 Nm)
Insertos de corte para brocas de alto rendimiento HiPer-Drill,
forma E 180º
Avellanado Taladrado
Inserto de corte rectificado en prisma para un posicionamiento exacto y un asiento estable.
Forma E 180° filo con punta de centrado de 142° y chaflán de protección 0,5 mm. Avellanado plano
Aplicación: Para agujeros pasantes de tornillo según DIN-ISO 273 y avellanados según DIN 74, hoja 2 forma H, J y con bisel
K, modelo medio.
Para tornillos según DIN 912, 6912 y 7984, ISO 1207 (DIN 84).
Nota: Se pueden suministrar otras dimensiones a petición. Los datos de corte son válidos para el elemento
de base 5×D.
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H H M K
23 1690 130 110 100 90 75 40 35 30 80 ●
⌀ avellanado mm 10 11 15 18 20 24 26 30 33
21M 23 1690 Inserto de corte HiPer-Drill HB7530 132,16 133,93 142,64 159,59 170,80 194,85 216,68 250,61 274,64
Forma E
para tornillos de cabeza cilíndrica DIN M5 M6 M8 M10 M12 M14 M16 M18 M20
adecuado para ⌀ agujero pasante mm 5,5 6,6 9 11 13,5 15 17 19 21
