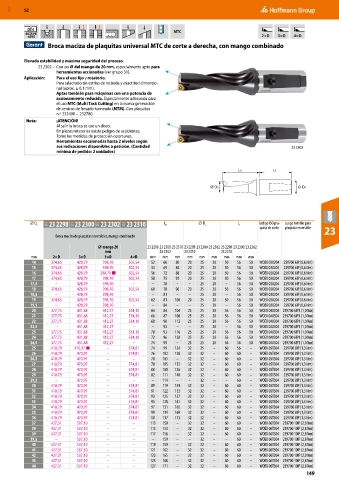

Page 149 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
6535 HE MTC
6595 2×D 3×D 4×D
Broca maciza de plaquitas universal MTC de corte a derecha, con mango combinado

Elevada estabilidad y máxima seguridad del proceso.
23 2302 – Con un ⌀ del mango de 20 mm, especialmente apto para
herramientas accionadas (ver grupo 31).
Aplicación: Para el uso fijo y rotatorio.
Para taladrado sin estrías de retirada y exactitud dimensio-
nal (aprox. ± 0,1 mm).
Aptas también para máquinas con una potencia de
accionamiento reducida. Especialmente adecuada para
el uso MTC (Multi Task Cutting) en la nueva generación
de centros de fresado-torneado (MTM). Con plaquitas
n.º 232400 − 232780.
Nota: ¡ATENCIÓN!
Al salir la broca se cae un disco.
En piezas rotatorias existe peligro de accidentes.
Tome las medidas de protección oportunas.
Herramientas escalonadas hasta 2 niveles según
sus indicaciones disponibles a petición. (Cantidad 23 2302
mínima de pedido: 2 unidades)

LA LS

DC DS

⌀ D C 21S 23 2298 23 2300 23 2302 23 2310 L A ⌀ D s L s Código ISO pla- Juego tornillo para
21S
21S
21S
quita de corte plaquita reversible 23
Broca maciza de plaquitas reversibles, mango combinado
⌀ mango 20 23 2298 23 2300 23 2310 23 2298 23 2300 23 2302 23 2298 23 2300 23 2302
mm 23 2302 23 2310 23 2310
mm 2×D 3×D 3×D 4×D mm mm mm mm mm mm mm mm mm
14 374,65 428,79 398,70 502,54 52 66 80 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm)
15 374,65 428,79 398,70 502,54 54 69 84 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm)
16 374,65 428,79 398,70 ■ 502,54 56 72 88 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm)
17 374,65 428,79 398,70 502,54 58 75 92 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm)
17,5 – 428,79 398,70 – – 78 – – 25 20 – 56 50 WOEX 030204 239700 6IP (0,6 Nm)
18 374,65 428,79 398,70 502,54 60 78 96 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm)
18,5 – 428,79 398,70 – – 81 – – 25 20 – 56 50 WOEX 030204 239700 6IP (0,6 Nm)
19 374,65 428,79 398,70 502,54 62 81 100 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm)
19,5 – 428,79 398,70 – – 84 – – 25 20 – 56 50 WOEX 030204 239700 6IP (0,6 Nm)
20 377,75 431,88 412,27 534,10 64 84 104 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm)
21 377,75 431,88 412,27 534,10 66 87 108 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm)
22 377,75 431,88 412,27 534,10 68 90 112 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm)
22,5 – 431,88 412,27 – – 93 – – 25 20 – 56 50 WOEX 040304 239700 6IP1 (1,0 Nm)
23 377,75 431,88 412,27 534,10 70 93 116 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm)
24 377,75 431,88 412,27 534,10 72 96 120 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm)
24,5 377,75 431,88 412,27 – 74 99 – 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm)
25 410,79 470,97 ■ – 574,81 74 99 124 32 25 – 60 56 – WOEX 05T304 239700 8IP (1,3 Nm)
26 410,79 470,97 – 574,81 76 102 128 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
26,5 410,79 470,97 – – 78 105 – 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
27 410,79 470,97 – 574,81 78 105 132 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
28 410,79 470,97 – 574,81 80 108 136 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
29 410,79 470,97 – 574,81 82 111 140 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
29,5 – 470,97 – – – 114 – – 32 – – 60 – WOEX 05T304 239700 8IP (1,3 Nm)
30 410,79 470,97 – 574,81 89 119 149 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
31 410,79 470,97 – 574,81 91 122 153 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
32 410,79 470,97 – 574,81 93 125 157 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
33 410,79 470,97 – 574,81 95 128 161 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
34 410,79 470,97 – 574,81 97 131 165 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
35 410,79 470,97 – 574,81 99 134 169 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
36 410,79 470,97 – 574,81 101 137 173 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm)
37 427,31 507,10 – – 113 150 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm)
38 427,31 507,10 – – 115 153 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm)
39 427,31 507,10 – – 117 156 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm)
39,5 – 507,10 – – – 159 – – 32 – – 60 – WOEX 06T304 239700 10IP (2,8 Nm)
40 427,31 507,10 – – 119 159 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm)
41 427,31 507,10 – – 121 162 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm)
42 427,31 507,10 – – 123 165 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm)
43 427,31 507,10 – – 125 168 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm)
44 427,31 507,10 – – 127 171 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm)
149
