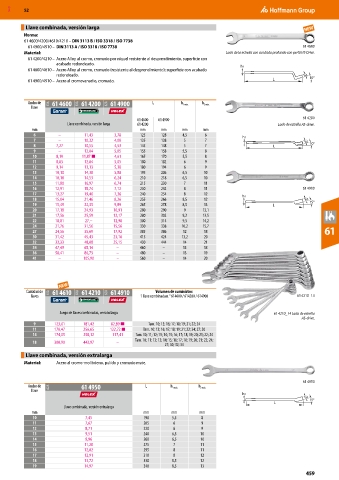

MXD 52

Llave combinada, versión larga
Norma:
61 4600/4200/4610/4210 – DIN 3113 B / ISO 3318 / ISO 7738
61 4900/4910 – DIN 3113 A / ISO 3318 / ISO 7738 61 4600
Material: Lado de la estrella con acodado profundo con perfil HT-Drive.
61 4200/4210 – Acero Alloy al cromo, cromado por níquel resistente al desprendimiento, superficie con
acabado redondeado. h1
61 4600/4610 – Acero Alloy al cromo, cromado (resistente al desprendimiento); superficie con acabado
redondeado. h2 10°
61 4900/4910 – Acero al cromovanadio, cromado. L

Ancho de 61A 61 4600 63A 61 4200 62A 61 4900 L h 1 máx. h 2 máx.
llave

61 4600 61 4900 61 4200
Llave combinada, versión larga 61 4200 Lado de estrella AS-drive.
mm mm mm mm mm
6 – 11,43 3,78 125 128 4,5 6 h1
7 – 10,32 4,08 135 138 5 7 h2
8 7,27 10,55 4,53 145 148 5 7 L 10°
9 – 12,84 5,05 155 158 5,5 8
10 8,19 11,87 ■ 4,61 165 170 5,5 8
11 8,85 12,84 5,05 180 182 6 9
12 9,14 13,13 5,38 180 194 6 9
13 10,10 14,38 5,88 195 206 6,5 10
14 10,18 14,53 6,24 210 218 6,5 10
15 11,80 16,97 6,74 215 230 7 11
16 12,91 18,74 7,12 230 242 8 11 61 4900
17 13,27 19,40 7,36 240 254 8 12 h1
18 15,04 21,46 8,26 255 266 8,5 12 h2
19 15,49 22,35 9,89 265 278 8,5 13 L 15°
20 17,18 24,93 10,91 280 290 9 13,1
21 17,56 25,59 12,17 280 302 9,2 13,5
22 18,81 27,– 12,98 300 314 9,5 14,2
24 21,76 31,56 15,56 330 338 10,2 15,7
27 24,56 35,69 17,92 385 386 12 18 61
30 31,42 45,43 23,16 415 424 13,2 20
32 33,33 48,08 25,15 430 444 14 21
34 47,49 68,14 – 460 – 13 18
36 58,41 86,73 – 480 – 13 19
41 – 105,90 – 560 – 14 20

Cantidad de 61A 61 4610 63A 61 4210 62A 61 4910 Volumen de suministro:
llaves 1 llave combinada n.° 614600 / 614200 / 614900 61 4210_14

Juego de llaves combinadas, versión larga 61 4210_14 Lado de estrella
AS-drive.
9 123,01 181,42 82,89 ■ Tam. 10; 13; 16; 17; 18; 19; 21; 22; 24
11 178,47 256,65 122,72 ■ Tam. 10; 13; 16; 17; 18; 19; 21; 22; 24; 27; 30
14 174,05 258,12 117,41 Tam. 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 24
Tam. 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 24;
18 300,90 443,97 –
27; 30; 32; 34
Llave combinada, versión extralarga
Material: Acero al cromo-molibdeno, pulido y cromado mate.

61 4950
Ancho de 62A 61 4950 L h 1 máx. h 2 máx.
llave
h1
h2 15°
L
Llave combinada, versión extralarga
mm mm mm mm
10 7,45 190 5,5 8
11 7,67 205 6 9
12 8,71 220 6 9
13 9,51 240 6,5 10
14 9,96 260 6,5 10
15 11,28 275 7 11
16 12,02 295 8 11
17 12,91 310 8 12
18 13,72 330 8,5 12
19 14,97 340 8,5 13
