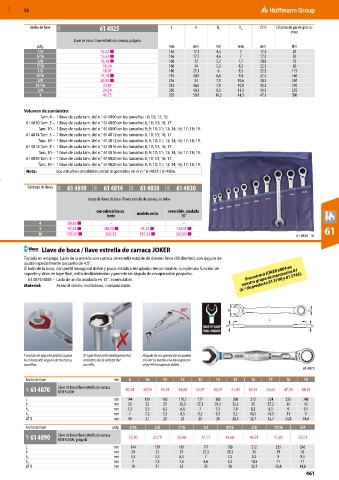

MXD 52

Ancho de llave 61B 61 4825 L b h 1 h 2 ⌀ D Esfuerzo de par de giro ca-
rraca
Llave de boca / llave estrella de carraca, pulgada
pulg. mm mm mm mm mm Nm
1/4 15,63 ■ 136 17,1 4,3 7 17,3 20
5/16 15,63 ■ 136 17,7 4,6 7 17,3 30
3/8 16,38 ■ 160 22 5,2 7,7 20,8 70
7/16 16,74 168 24 5,3 8,3 22,5 80
1/2 18,07 180 27,1 6 9,3 25,5 115
9/16 19,10 ■ 193 30,9 6,6 9,4 27,3 160
5/8 20,94 ■ 216 34 7,1 10,6 30,3 250
11/16 22,87 233 36,6 7,9 10,9 33,3 270
3/4 24,34 250 40,3 8,5 11,5 34,5 325
1 41,75 325 50,8 10,2 14,5 47,1 500

Volumen de suministro:
Tam. 4 – 1 llave de cada tam. del n.° 614800 en los tamaños 10; 13; 17; 19.
61 4810 Tam. 5 – 1 llave de cada tam. del n.° 614800 en los tamaños 8; 10; 13; 16; 17.
Tam. 10 – 1 llave de cada tam. del n.° 614800 en los tamaños 8; 9; 10; 11; 13; 14; 16; 17; 18; 19.
61 4814 Tam. 5 – 1 llave de cada tam. del n.° 614812 en los tamaños 8; 10; 13; 16; 17.
Tam. 10 – 1 llave de cada tam. del n.° 614812 en los tamaños 8; 9; 10; 11; 13; 14; 16; 17; 18; 19.
61 4818 Tam. 5 – 1 llave de cada tam. del n.° 614816 en los tamaños 8; 10; 13; 16; 17.
Tam. 10 – 1 llave de cada tam. del n.° 614816 en los tamaños 8; 9; 10; 11; 13; 14; 16; 17; 18; 19.
61 4830 Tam. 5 – 1 llave de cada tam. del n.° 614820 en los tamaños 8; 10; 13; 16; 17.
Tam. 10 – 1 llave de cada tam. del n.° 614820 en los tamaños 8; 9; 10; 11; 13; 14; 16; 17; 18; 19.
Nota: Los estuches enrollables están disponibles en el n.° 614835 / 614836.

Cantidad de llaves 61B 61 4810 61B 61 4814 61B 61 4818 61B 61 4830

Juego de llaves de boca / llaves estrella de carraca, en bolsa

con cabezal bascu- modelo corto reversible, acodada
lante 15°
4 80,83 ■ – – –
5 92,33 ■ 148,24 ■ 93,22 ■ 144,55 ■ 61
10 193,97 ■ 305,32 187,32 ■ 303,85 ■ 61 4810_10

Llave de boca / llave estrella de carraca JOKER
Forjada en estampa. Lado de la estrella con carraca de estrella estable de dientes finos (80 dientes), con ángulo de
ajuste especialmente pequeño de 4,5°.
El lado de la boca, con perfil hexagonal doble y placa metálica templada intercambiable, cumple una función de
nuestro grupo de mercancías 81
soporte y sirve de tope final, evita deslizamientos y permite un ángulo de recuperación pequeño. Encontrará JOKER 6004 en
61 4875/4885 – Lado de anillo acodado en 15°, conmutable. (n.º de producto 81 3740 y 81 3745).
Material: Acero al cromo-molibdeno, cromado mate.

b D
L
h1 h2

Función de soporte práctica para El tope final evita deslizamientos Ángulo de recuperación pequeño
la colocación segura de tuercas y molestos de la cabeza del sin dar la vuelta a la llave gracias
tornillos. tornillo. al perfil hexagonal doble.
61 4870
Ancho de llave mm 8 10 11 12 13 14 15 16 17 18 19
63F 61 4870 Llave de boca/llave estrella de carraca 30,24 30,54 33,49 34,08 34,37 40,27 41,45 42,04 42,63 47,20 48,53
JOKER 6000
L mm 144 159 165 170,7 177 188 200 212 224 235 246
b mm 20 22 25 26,3 27,3 29,3 32,3 35 37,2 39 42
mm 5,5 5,5 6,3 6,6 7 7,5 7,8 8,2 8,5 9 9,5
h 1
mm 7 7,2 7,5 8,5 8,5 9,2 9,2 10,5 10,5 11 11
h 2
⌀ D mm 18 21 22 25 25 28 28,5 32,7 32,7 33,8 34,8
Ancho de llave pulg. 5/16 3/8 7/16 1/2 9/16 5/8 11/16 3/4
63F 61 4890 Llave de boca/llave estrella de carraca 32,90 33,19 35,40 37,17 43,66 46,31 51,03 52,51
JOKER 6000, pulgada
L mm 144 159 165 177 188 212 235 246
b mm 20 22 25 27,3 29,3 35 39 42
mm 5,5 5,5 6,3 7 7,5 8,2 9 9,5
h 1
h 2 mm 7 7,2 7,5 8,6 9,2 10,5 11 11
⌀ D mm 18 21 22 25 28 32,7 33,8 34,8
461
