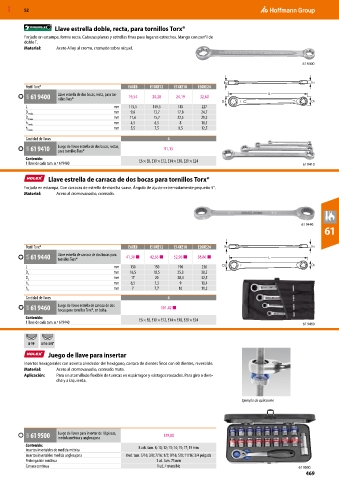

Page 1607 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Llave estrella doble, recta, para tornillos Torx®
Forjado en estampa, forma recta. Cabezas planas y estrellas finas para lugares estrechos. Mango con perfil de
doble T.
Material: Acero Alloy al cromo, cromado sobre níquel.

61 9400

h2 h1
Perfil Torx® E6XE8 E10XE12 E14XE18 E20XE24
63A 61 9400 Llave estrella de dos bocas, recta, para tor- 19,54 20,28 24,19 32,60 L
nillos Torx®
D2 D1
L mm 115,5 149,5 185 227
D 1 máx. mm 9,6 13,7 17,8 24,7
D 2 máx. mm 11,6 15,7 22,5 29,2
h 1 máx. mm 4,5 6,5 8 10,5
h 2 máx. mm 5,5 7,5 9,5 12,5
Cantidad de llaves 4
63A 61 9410 Juego de llaves estrella de dos bocas, rectas, 91,15
para tornillos Torx®
Contenido: E6 × E8, E10 × E12, E14 × E18, E20 × E24
1 llave de cada tam. n.º 619400 61 9410

Llave estrella de carraca de dos bocas para tornillos Torx®

Forjada en estampa. Con carracas de estrella de marcha suave. Ángulo de ajuste extremadamente pequeño 5°.
Material: Acero al cromovanadio, cromado.

61 9440
61

Perfil Torx® E6XE8 E10XE12 E14XE18 E20XE24 h2 h1
62A 61 9440 Llave estrella de carraca de dos bocas para 41,30 ■ 42,63 ■ 52,96 ■ 58,86 ■ L
tornillos Torx®
L mm 130 150 190 230 D2 D1
D 1 mm 16,5 18,5 25,3 30,5
D 2 mm 17 20 28,4 32,5
h 1 mm 6,5 7,3 9 10,4
h 2 mm 7 7,7 10 11,2
Cantidad de llaves 4
62A 61 9460 Juego de llaves estrella de carraca de dos 181,42 ■
bocas para tornillos Torx®, en bolsa
Contenido: E6 × E8, E10 × E12, E14 × E18, E20 × E24
1 llave de cada tam. n.º 619440 61 9460

8-19 5/16-3/4“

Juego de llave para insertar
Insertos hexagonales con asiento alrededor del hexágono, carraca de dientes finos con 60 dientes, reversible.
Material: Acero al cromovanadio, cromado mate.
Aplicación: Para un atornillado flexible de tuercas en espárragos y vástagos roscados. Para giro a dere-
cha y a izquierda.

Ejemplo de aplicación

62A 61 9500 Juego de llaves para insertar de 18 piezas, 129,80
medida métrica y anglosajona
Contenido: 8 uds. tam. 8; 10; 12; 13; 14; 15; 17; 19 mm
Insertos insertables de medida métrica
Insertos insertables medida anglosajona 8 ud. tam. 5/16; 3/8; 7/16; 1/2; 9/16; 5/8; 11/16; 3/4 pulgada
Prolongación continua 1 ud. tam. 75 mm
Carraca continua 1 ud. / reversible 61 9500
469
